گیربکس شیمپو با دقت بالا VRB140 برای ربات
  • گیربکس شیمپو با دقت بالا VRB140 برای ربات
گیربکس شیمپو با دقت بالا VRB140 برای ربات

گیربکس شیمپو با دقت بالا VRB140 برای ربات

محل منبع ژاپن
نام تجاری Nidec
گواهی CE,ISO
شماره مدل VRB
جزئیات محصول
نام محصول:
گیربکس Nidec Shimpo
تولید کننده:
Nidec Shimpo
سری محصولات:
سری VRB
وزن (کیلوگرم):
۶ کیلوگرم
اندازه قاب:
140
چیدمان چرخ دنده:
سیاره ای
حداکثر بار شعاعی:
9100N
حداکثر بار محوری:
8200 نیوتن
درخواست:
رباتیک، تجهیزات اتوماسیون، ماشین CNC
برجسته کردن:

گیربکس شیمپو با دقت بالا

,

ربات کاهنده دنده سیاره ای

,

کاهنده دنده سیاره ای VRB140

توضیحات محصول

توضیحات محصول:

گیربکس های Nidec Shimpo گیربکس های Nidec Shimpo گیربکس های با کیفیت بالا هستند که برای عملکرد قابل اعتماد و کارآمد در کاربردهای رباتیک، تجهیزات اتوماسیون و ماشین های CNC طراحی شده اند.تولید شده توسط Nidec Shimpo، این گیربکس با یک ماده آهن برای حداکثر بار شعاعی 9100N ساخته شده است و یک تنظیمات گیربکس سیاره ای است.که باعث می شود آن را انتخاب کامل برای هر ماشین آلات خودکار.

پارامترهای فنی:

قاب

اندازه

 مرحله نسبت چرخش خروجی اسمی حداکثر گشتاور خروجی چرخش توقف اضطراری سرعت ورودی اسمی حداکثر سرعت ورودی بار شعاعی مجاز بار محوری مجاز
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















140





1

مجرد

 3 240 470 1000 2000 4000 3200 2400
4 240 700 1250 2000 4000 3500 2700
5 360 700 1250 2000 4000 3800 3000
6 360 700 1250 2000 4000 4000 3300
7 366 700 1250 2000 4000 4200 3500
8 360 700 1250 2000 4000 4400 3700
9 240 470 1000 2000 4000 4600 3900
10 240 470 1000 2000 4000 4700 4100
دو برابر 15 240 470 1000 2000 4000 5400 4900
16 360 700 1250 2000 4000 5500 5000
20 360 700 1250 2000 4000 6000 5500
25 360 700 1250 2000 4000 6400 6100
28 360 700 1250 2000 4000 6700 6400
30 240 470 1000 2000 4000 6800 6600
35 360 700 1250 2000 4000 7200 7000
40 360 700 1250 2000 4000 7500 7500
45 240 470 1000 2000 4000 7800 7900
50 360 700 1250 2000 4000 8100 8200
60 360 700 1250 2000 4000 8600 8200
70 360 700 1250 2000 4000 9100 8200
80 360 700 1250 2000 4000 9100 8200
90 240 470 1000 2000 4000 9100 8200
100 240 470 1000 2000 4000 9100 8200




قاب

اندازه



مرحله



نسبت

 حداکثر بار شعاعی



حداکثر

بار محوری

وزن

 لحظه ی بی وقفه (φ19) لحظه ی بی وقفه (φ)28) لحظه ی بی وقفه (φ38) لحظه جاودانگی (φ48)
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















140





1

مجرد

 3 9100 8200 16 - 12 20 42
4 9100 8200 - 7.5 15 37
5 9100 8200 - 5.8 14 36
6 9100 8200 - 4.9 13 35
7 9100 8200 - 4.1 12 34
8 9100 8200 - 3.8 12 34
9 9100 8200 - 3.6 11 34
10 9100 8200 - 3.5 11 34











دو برابر

 15 9100 8200 17 1.3 3.2 11 -
16 9100 8200 1.5 3.1 11 -
20 9100 8200 1.2 3.1 11 -
25 9100 8200 1.1 3.3 11 -
28 9100 8200 1.4 2.8 11 -
30 9100 8200 0.85 3.1 10 -
35 9100 8200 1.1 2.8 11 -
40 9100 8200 0.83 3.0 10 -
45 9100 8200 1.1 2.8 11 -
50 9100 8200 0.81 2.8 10 -
60 9100 8200 0.81 2.8 10 -
70 9100 8200 0.80 2.8 10 -
80 9100 8200 0.80 2.8 10 -
90 9100 8200 0.80 2.8 10 -
100 9100 8200 0.80 2.8 10 -

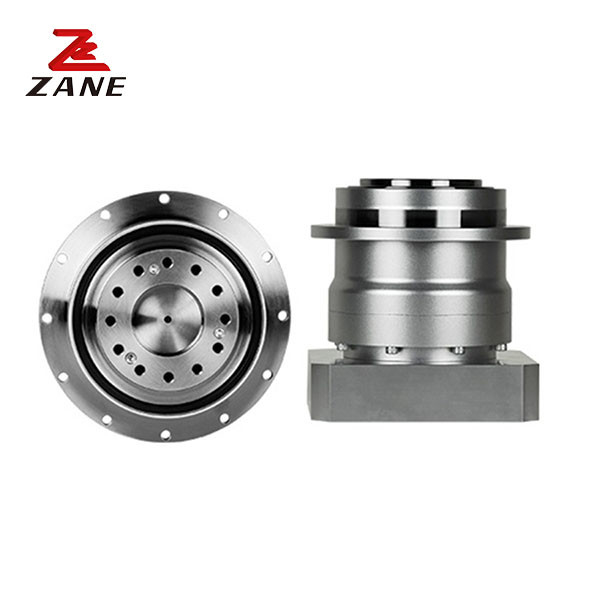

گیربکس شیمپو با دقت بالا VRB140 برای ربات 0گیربکس شیمپو با دقت بالا VRB140 برای ربات 1

انواع ابزار:

جعبه گیربکس Nidec Shimpo در انواع مختلفی از دنده ها ، از جمله دنده های اسپور ، دنده های مارپیچی ، دنده های منحنی و دنده های کرم ، در دسترس است. هر نوع دنده مزایا و معایب متفاوتی دارد ،و انتخاب نوع ابزار به الزامات خاص برنامه بستگی دارد..
