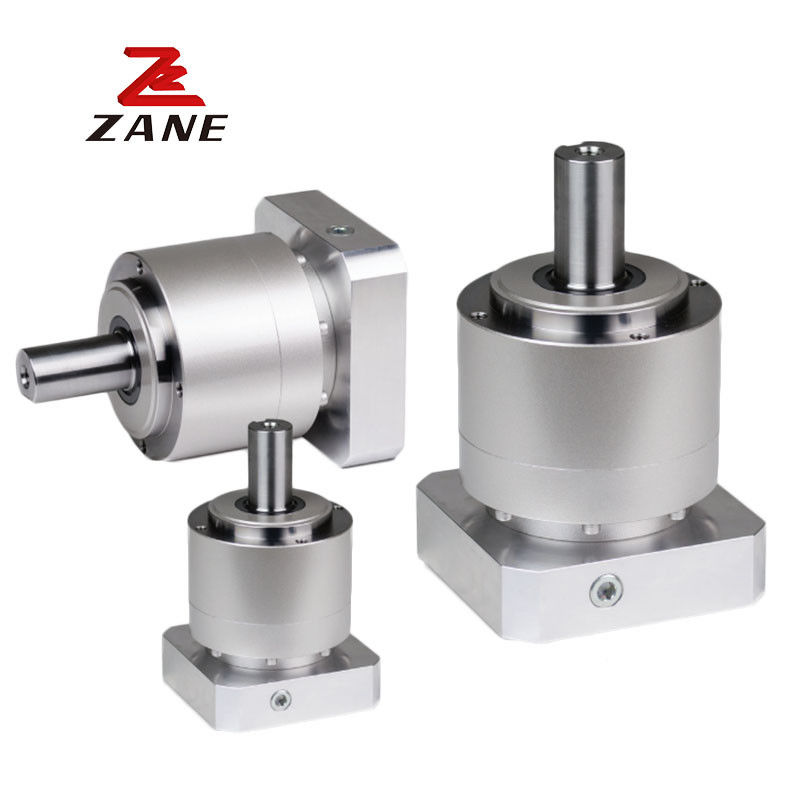

گیربکس Nidec Shimpo
>
|
| محل منبع | ژاپن |
| نام تجاری | Nidec |
| گواهی | CE,ISO |
SHIMPO همچنان با توسعه تکنولوژی دنده های با دقت بالا که نیازهای در حال تکامل مشتریان ما را برآورده می کند، پیش می رود. Shimpo power transmission technology which combines both mechanical and electronic engineering advancement has a proven track record of helping customers move towards the factory automation by supplying them. قابل سرو گیر سیاره ای Reducer قابل گیر Reducer راه حل مناسب برای کاربردهای servomotor مانند ماشین آلات بسته بندی، gantries، ماشین آلات قالب بندی تزریق، انتخاب و محل،و اسلایدهای خطیاگر سوالی دارید یا اطلاعات بیشتری در مورد هر یک از محصولات ذکر شده در این اعلامیه مطبوعاتی نیاز دارید، لطفاً از تماس با ما دریغ نکنید.
قاب اندازه |
مرحله |
نسبت |
اسم چرخش خروجی |
حداکثر چرخش خروجی |
وضعیت اضطراری sبالاچرخش |
اسمی ورودیtسرعت |
حداکثر سرعت ورودی |
پرمitted بار شعاعی |
مجاز است بار محوری |
|||||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||||
| 120B | مجرد |
3 | 240 | 470 | 1000 | 2000 | 4000 | 3200 | 2400 | |||||
| 4 | 240 | 700 | 1250 | 2000 | 4000 | 3500 | 2700 | |||||||
| 5 | 360 | 700 | 1250 | 2000 | 4000 | 3800 | 3000 | |||||||
| 6 | 360 | 700 | 1250 | 2000 | 4000 | 4000 | 3300 | |||||||
| 7 | 360 | 700 | 1250 | 2000 | 4000 | 4200 | 3500 | |||||||
| 8 | 360 | 700 | 1250 | 2000 | 4000 | 4400 | 3700 | |||||||
| 9 | 240 | 470 | 1000 | 2000 | 4000 | 4600 | 3900 | |||||||
| 10 | 240 | 470 | 1000 | 2000 | 4000 | 4700 | 4100 | |||||||
دو برابر |
15 | 240 | 470 | 1000 | 2000 | 4000 | 5400 | 4900 | ||||||
| 16 | 360 | 700 | 1250 | 2000 | 4000 | 5500 | 5000 | |||||||
| 20 | 360 | 700 | 1250 | 2000 | 4000 | 6000 | 5500 | |||||||
| 25 | 360 | 700 | 1250 | 2000 | 4000 | 6400 | 6100 | |||||||
| 28 | 360 | 700 | 1250 | 2000 | 4000 | 6700 | 6400 | |||||||
| 30 | 240 | 470 | 1000 | 2000 | 4000 | 6800 | 6600 | |||||||
| 35 | 360 | 700 | 1250 | 2000 | 4000 | 7200 | 7000 | |||||||
| 40 | 360 | 700 | 1250 | 2000 | 4000 | 7500 | 7500 | |||||||
| 45 | 240 | 470 | 1000 | 2000 | 4000 | 7800 | 7900 | |||||||
| 50 | 360 | 700 | 1250 | 2000 | 4000 | 8100 | 8200 | |||||||
| 60 | 360 | 700 | 1250 | 2000 | 4000 | 8600 | 8200 | |||||||
| 70 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | |||||||
| 80 | 360 | 700 | 1250 | 2000 | 4000 | 9100 | 8200 | |||||||
| 90 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | |||||||
| 100 | 240 | 470 | 1000 | 2000 | 4000 | 9100 | 8200 | |||||||
قاب اندازه |
مرحله |
نسبت |
حداکثر رادلمنمنعروسک |
حداکثر محورمنبار |
وزن |
یه لحظه بی وقفه (≤φ19) |
یه لحظه بی وقفه (≤φ28) |
یه لحظه بی وقفه (≤φ38) |
یه لحظه بی وقفه (≤φ48) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 120B | مجرد |
3 | 9100 | 8200 | 16 | - | 12 | 20 | 42 | |||
| 4 | 9100 | 8200 | - | 7.5 | 15 | 37 | ||||||
| 5 | 9100 | 8200 | - | 5.8 | 14 | 36 | ||||||
| 6 | 9100 | 8200 | - | 4.9 | 13 | 35 | ||||||
| 7 | 9100 | 8200 | - | 4.1 | 12 | 34 | ||||||
| 8 | 9100 | 8200 | - | 3.8 | 12 | 34 | ||||||
| 9 | 9100 | 8200 | - | 3.6 | 11 | 34 | ||||||
| 10 | 9100 | 8200 | - | 3.5 | 11 | 34 | ||||||
دو برابر |
15 | 9100 | 8200 | 18 | 1.3 | 3.2 | 11 | - | ||||
| 16 | 9100 | 8200 | 1.5 | 3.5 | 11 | - | ||||||
| 20 | 9100 | 8200 | 1.2 | 3.1 | 11 | - | ||||||
| 25 | 9100 | 8200 | 1.1 | 3.1 | 11 | - | ||||||
| 28 | 9100 | 8200 | 1.4 | 3.3 | 11 | - | ||||||
| 30 | 9100 | 8200 | 0.85 | 2.8 | 10 | - | ||||||
| 35 | 9100 | 8200 | 1.1 | 3.1 | 11 | - | ||||||
| 40 | 9100 | 8200 | 0.83 | 2.8 | 10 | - | ||||||
| 45 | 9100 | 8200 | 1.1 | 3.0 | 11 | - | ||||||
| 50 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | ||||||
| 60 | 9100 | 8200 | 0.81 | 2.8 | 10 | - | ||||||
| 70 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 80 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 90 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
| 100 | 9100 | 8200 | 0.80 | 2.8 | 10 | - | ||||||
