گیربکس Nidec Shimpo
>
|
| محل منبع | ژاپن |
| نام تجاری | Nidec |
| گواهی | CE,ISO |

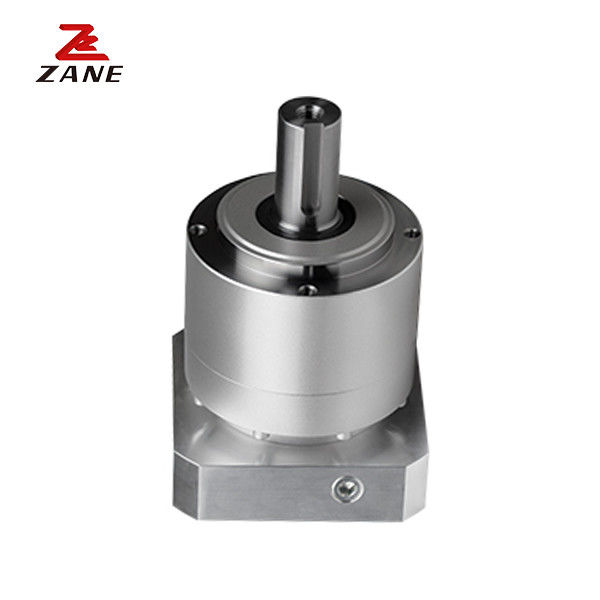

فریم VRL 90 یک گیربکس دقیق و مقرون به صرفه است که برای کاربردهای سرو موتور مانند گارتری ها، ماشین های قالب گیری تزریقی، اتوماسیون انتخاب و قرار دادن و اسلاید های خطی مناسب است.این چرخ دنده در خط دارای ابعاد نصب استاندارد صنعت و سبک نصب رشته ای است.
یک جایگزین ارزشمند برای کاربردهایی که نیاز به دقت موقعیت بالا و عملکرد پویا دارند. VRL یک گیربکس <3 arc-min است که طراحی نصب سوراخ را ارائه می دهد،که آسان تر برای جمع آوری در تجهیزات مختلف استاین محصول برای کاربردهای مختلف محرک کمربند و محرک در سراسر بازارهای اتوماسیون سلول بسته بندی و مونتاژ مناسب است.
قاب اندازه |
مرحله |
نسبت |
اسمی چرخش خروجی |
حداکثر چرخش خروجی |
وضعیت اضطراری چرخش توقف |
اسمی سرعت ورودی |
حداکثر input سرعت |
مجاز است بار شعاعی |
مجاز است بار محوری |
|||
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | ||||||
| 090B | مجرد |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 | |||
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | |||||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | |||||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | |||||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | |||||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | |||||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | |||||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | |||||
دو برابر |
15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | ||||
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | |||||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | |||||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | |||||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | |||||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | |||||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | |||||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | |||||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | |||||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | |||||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | |||||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | |||||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | |||||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | |||||
Fرامe اندازه |
مرحله |
نسبت |
حداکثر رروزمن بارگیری میکنم |
حداکثر بار محوری |
وزن |
یه لحظه بی وقفه (≤φ8) |
یه لحظه بی وقفه (≤φ14) |
یه لحظه بی وقفه (≤φ19) |
یه لحظه ofجاودانگی (≤φ28) |
|||
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | ||||||
| 090B | 1段 مجرد |
3 | 2400 | 2200 | 3.5 | 一 | 0.72 | 1.2 | 3.2 | |||
| 4 | 2400 | 2200 | 一 | 0.49 | 0.95 | 3.0 | ||||||
| 5 | 2400 | 2200 | 一 | 0.40 | 0.86 | 2.9 | ||||||
| 6 | 2400 | 2200 | 一 | 0.36 | 0.82 | 2.8 | ||||||
| 7 | 2400 | 2200 | 一 | 0.32 | 0.79 | 2.8 | ||||||
| 8 | 2400 | 2200 | 一 | 0.31 | 0.77 | 2.8 | ||||||
| 9 | 2400 | 2200 | 一 | 0.29 | 0.76 | 2.8 | ||||||
| 10 | 2400 | 2200 | 一 | 0.29 | 0.75 | 2.8 | ||||||
| 2段 دو برابر |
15 | 2400 | 2200 | 4 | 0.13 | 0.28 | 0.72 | 一 | ||||
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | 一 | ||||||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | 一 | ||||||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | 一 | ||||||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | 一 | ||||||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | 一 | ||||||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | 一 | ||||||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | 一 | ||||||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | 一 | ||||||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | 一 | ||||||
عملکرد آرام: دنده های مارپیچی به کاهش ارتعاش و سر و صدا کمک می کنند.
دقت بالا: واکنش استاندارد 5 arc-min است، ایده آل برای کنترل دقیق.
سفتی بالا و تورک: سفتی بالا و تورک بالا توسط نردبان های رولر سوزن بدون قفس به دست آمده است.
آداپتور Bushing Connection: می تواند به هر موتور در سراسر جهان متصل شود.
هیچ نشت چربی: راه حل کامل با استفاده از چربی ضد جداسازی با لزگی بالا.
بدون نگهداری: نیازی به تعویض روغن در طول عمر واحد نیست.
مي تونه در هر موقعيت نصب بشه
