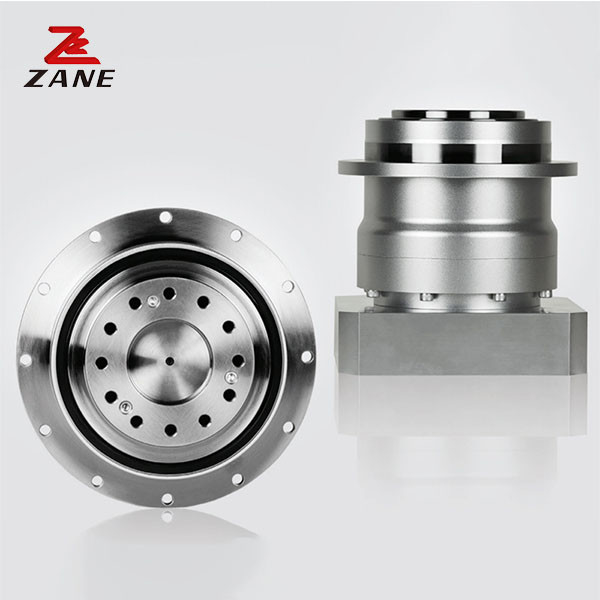

Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف
  • Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف
Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف

Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف

محل منبع ژاپن
نام تجاری Nidec Shimpo
گواهی CE，ISO
شماره مدل VRT
جزئیات محصول
نام محصول:
Reducer Shimpo سری VRT
نام تجاری:
Shimpo
وزن (کیلوگرم):
5
شماره مدل:
VRT-090C
انواع:
کاهنده سیاره ای
درخواست:
صنعت اتوماسیون
گشتاور مجاز:
125 نیوتن متر
وضعیت بار:
بار یکسان
نرخ کاهش:
5،7،10،20،25
برجسته کردن:

دستگاه کاهش دهنده موتور NIDEC-SHIMPO,دستگاه کاهش دهنده موتور NIDEC-SHIMPO,Reducer موتور سرو NIDEC-SHIMPO اصلی

,

NIDEC-SHIMPO Servo Motor reducer

,

Original NIDEC-SHIMPO Servo Motor reducer

توضیحات محصول

Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف



سری VRT استاندارد جدیدی را برای کاربردهای کاهش چرخ دنده های سرو موتور تعیین می کند که نیاز به سفتی چرخش استثنایی و دقت موقعیت بالایی دارند.خروجی سبک محور کاهش دهنده دارای رابط نصب ISO9409 است و انعطاف پذیری برتر در نصب پیین ها را فراهم می کنداین دستگاه در هفت اندازه فریم مختلف و در بسیاری از نسبت های یک مرحله و دو مرحله ارائه می شود.اندازه های بزرگتر قاب شامل لاغری های رولر مخروطی است که دارای ویژگی های بهتر حمل و نقل بار شعاعی و محوری نسبت به لاغری هایی است که معمولاً در طراحی رقبا استفاده می شود، به این ترتیب رتبه بندی را نسبت به محصولات در کلاس رقابتی خود بهبود بخشید.



قاب

اندازه

 مرحله نسبت

اسمی

چرخش خروجی

حداکثر

چرخش خروجی

 چرخش توقف اضطراری

اسمی

سرعت ورودی

حداکثر

سرعت ورودی

مجاز است

بار شعاعی

مجاز است

بار محوری
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]
090 1 مجرد 4 75 125 250 3000 6000 750 620
5 75 125 250 3000 6000 780 680
6 75 125 250 3000 6000 830 740
7 75 125 250 3000 6000 870 790
8 75 125 250 3000 6000 910 830
9 50 80 200 3000 6000 950 880
10 50 80 200 3000 6000 980 920
دو برابر 16 75 125 250 3000 6000 1200 1100
20 75 125 250 3000 6000 1200 1200
25 75 125 250 3000 6000 1300 1400
28 75 125 250 3000 6000 1400 1400
35 75 125 250 3000 6000 1500 1600
40 75 125 250 3000 6000 1600 1700
45 50 80 200 3000 6000 1600 1700
50 75 125 250 3000 6000 1700 1700
60 75 125 250 3000 6000 1800 1700
70 75 125 250 3000 6000 1900 1700
80 75 125 250 3000 6000 2000 1700
90 50 80 200 3000 6000 2000 1700
100 50 80 200 3000 6000 2100 1700



قاب

اندازه

 مرحله نسبت

حداکثر

بار شعاعی

حداکثر

بار محوری

 وزن

یه لحظه

از جاودانگی ≤8

یه لحظه

از جاودانگی ≤14

یه لحظه

از جاودانگی ≤19

یه لحظه

از جاودانگی ≤28
[N] [N] [kg] [Kgcm2] [Kgcm2] [Kgcm2] [Kgcm2]
090

1

مجرد

 4 3300 1700 3.6 - 0.77 1.2 2.9
5 3300 1700 - 0.58 1.0 2.9
6 3300 1700 - 0.48 0.94 2.8
7 3300 1700 - 0.41 0.88 2.8
8 3300 1700 - 0.37 0.84 2.8
9 3300 1700 - 0.35 0.81 2.8
10 3300 1700 - 0.33 0.80 2.8

2

دو برابر

 16 3300 1700 4 0.16 0.31 0.75 -
20 3300 1700 0.14 0.29 0.73 -
25 3300 1700 0.13 0.28 0.72 -
28 3300 1700 0.14 0.30 0.73 -
35 3300 1700 0.13 0.28 0.72 -
40 3300 1700 0.10 0.25 0.70 -
45 3300 1700 0.12 0.27 0.71 -
50 3300 1700 0.10 0.25 0.70 -
60 3300 1700 0.099 0.25 0.70 -
70 3300 1700 0.098 0.25 0.69 -
80 3300 1700 0.098 0.25 0.69 -
90 3300 1700 0.098 0.25 0.69 -
100 3300 1700 0.098 0.25 0.69 -



Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف 0

Reducer های اصلی NIDEC-SHIMPO با مدل های مختلف 1



VRT با یک امتیاز ردعمل کمتر از 3 دقیقه قوس و قابلیت های استثنایی کنترل گشتاور، یک راه حل با عملکرد بالا، جمع و جور و قوی برای تولید کنندگان تجهیزات است.VRT اغلب برای کاربردهای شاخص سازی بزرگتر و جداول شماره گیری استفاده می شود، که معمولا در دستگاه های شکل گیری فلز، پر کردن، ماشین آلات بسته بندی و سیستم های اتوماسیون مونتاژ یافت می شود.
