گیربکس Nidec Shimpo
>
|
| Place of Origin | Japan |
| نام تجاری | Nidec Shimpo |
| گواهی | CE，ISO |
| Model Number | VRB |

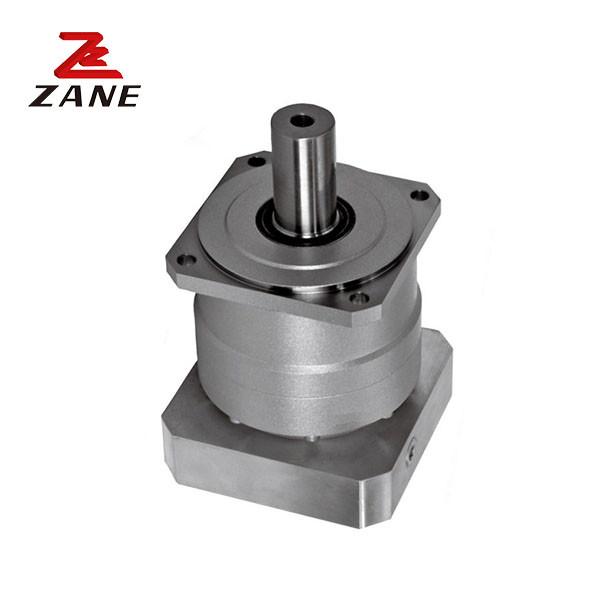

Nidecگیربکس دقیق ترین گیربکس فلزی هلیکیک استپسر سرو موتور Reducer VRB
1دقت بالا: فاصله عقب کمتر از 3 دقیقه (0.05 °) ، موقعیت، می تواند عملکرد کامل موتور سرو را ارائه دهد.
2خاموش: استفاده از دنده های مارپیچی برای دستیابی به عملکرد صاف و آرام.
3- سفتی بالا و چرخش بزرگ: استفاده از لاغرهای کوله ای یکپارچه به طور قابل توجهی سفتی و چرخش را بهبود می بخشد.
4. حالت فلنج، شفت: می تواند بر روی هر موتور در جهان نصب شود.
5. بار بالا: حامل اصلی حامل های رولر سوزن مخروطی را برای دستیابی به ظرفیت بار بالا اتخاذ می کند.
6- گره خروجی، کانکتور: اتصال با تجهیزات را ساده می کند و می تواند در هر موتور در جهان نصب شود.
7. هیچ نشت چربی: استفاده از لزگی بالا، نه آسان برای جدا کردن چربی، به طور موثر جلوگیری از نشت چربی.
8حفاظت بالا: سطح حفاظت IP65 پذیرفته شده است که می تواند در هر محیط خشن مورد استفاده قرار گیرد.
9. عمر طولانی و نگهداری آسان: نیازی به تعویض روغن در طول عمر 20،000 ساعت محصول وجود ندارد و استفاده نگران کننده تر است.
|
قاب اندازه |
مرحله | نسبت | چرخش خروجی اسمی | حداکثر گشتاور خروجی | چرخش توقف اضطراری | سرعت ورودی اسمی | حداکثر سرعت ورودی | مجاز استبار شعاعی | بار محوری مجاز |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
090 |
1 مجرد |
3 | 50 | 80 | 200 | 3000 | 6000 | 810 | 930 |
| 4 | 75 | 125 | 250 | 3000 | 6000 | 890 | 1100 | ||
| 5 | 75 | 125 | 250 | 3000 | 6000 | 960 | 1200 | ||
| 6 | 75 | 125 | 250 | 3000 | 6000 | 1000 | 1300 | ||
| 7 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1300 | ||
| 8 | 75 | 125 | 250 | 3000 | 6000 | 1100 | 1400 | ||
| 9 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1500 | ||
| 10 | 50 | 80 | 200 | 3000 | 6000 | 1200 | 1600 | ||
| دو برابر | 15 | 50 | 80 | 200 | 3000 | 6000 | 1400 | 1900 | |
| 16 | 75 | 125 | 250 | 3000 | 6000 | 1400 | 1900 | ||
| 20 | 75 | 125 | 250 | 3000 | 6000 | 1500 | 2100 | ||
| 25 | 75 | 125 | 250 | 3000 | 6000 | 1600 | 2200 | ||
| 28 | 75 | 125 | 250 | 3000 | 6000 | 1700 | 2200 | ||
| 30 | 50 | 80 | 200 | 3000 | 6000 | 1700 | 2200 | ||
| 35 | 75 | 125 | 250 | 3000 | 6000 | 1800 | 2200 | ||
| 40 | 75 | 125 | 250 | 3000 | 6000 | 1900 | 2200 | ||
| 45 | 50 | 80 | 200 | 3000 | 6000 | 2000 | 2200 | ||
| 50 | 75 | 125 | 250 | 3000 | 6000 | 2100 | 2200 | ||
| 60 | 75 | 125 | 250 | 3000 | 6000 | 2200 | 2200 | ||
| 70 | 75 | 125 | 250 | 3000 | 6000 | 2300 | 2200 | ||
| 80 | 75 | 125 | 250 | 3000 | 6000 | 2400 | 2200 | ||
| 90 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 | ||
| 100 | 50 | 80 | 200 | 3000 | 6000 | 2400 | 2200 |
|
اندازه |
مرحله |
نسبت |
حداکثر بار شعاعی |
حداکثر بار محوری |
وزن |
لحظه ی بی وقفه (φ8) | لحظه جاودانگی (φ14) |
لحظه ی بی وقفه (φ19) |
لحظه جاودانگی (φ28)) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
090 |
1 مجرد |
3 | 2400 | 2200 | 3.7 | - | 0.72 | 1.2 | 3.2 |
| 4 | 2400 | 2200 | - | 0.49 | 0.95 | 3.0 | |||
| 5 | 2400 | 2200 | 0.40 | 0.86 | 2.9 | ||||
| 6 | 2400 | 2200 | - | 0.36 | 0.82 | 2.8 | |||
| 7 | 2400 | 2200 | - | 0.32 | 0.79 | 2.8 | |||
| 8 | 2400 | 2200 | - | 0.31 | 0.77 | 2.8 | |||
| 9 | 2400 | 2200 | - | 0.29 | 0.76 | 2.8 | |||
| 10 | 2400 | 2200 | - | 0.29 | 0.75 | 2.8 | |||
|
دو برابر |
15 | 2400 | 2200 | 4.2 | 0.13 | 0.28 | 0.72 | - | |
| 16 | 2400 | 2200 | 0.15 | 0.30 | 0.74 | - | |||
| 20 | 2400 | 2200 | 0.13 | 0.28 | 0.72 | - | |||
| 25 | 2400 | 2200 | 0.12 | 0.28 | 0.71 | - | |||
| 28 | 2400 | 2200 | 0.14 | 0.29 | 0.73 | - | |||
| 30 | 2400 | 2200 | 0.10 | 0.25 | 0.70 | - | |||
| 35 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 40 | 2400 | 2200 | 0.099 | 0.25 | 0.70 | - | |||
| 45 | 2400 | 2200 | 0.12 | 0.27 | 0.71 | - | |||
| 50 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 60 | 2400 | 2200 | 0.098 | 0.25 | 0.69 | - | |||
| 70 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 80 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 90 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - | |||
| 100 | 2400 | 2200 | 0.097 | 0.25 | 0.69 | - |
