گیربکس Nidec Shimpo
>
|
| محل منبع | ژاپن |
| نام تجاری | Nidec |
| گواهی | CE,ISO |
| شماره مدل | VRB |

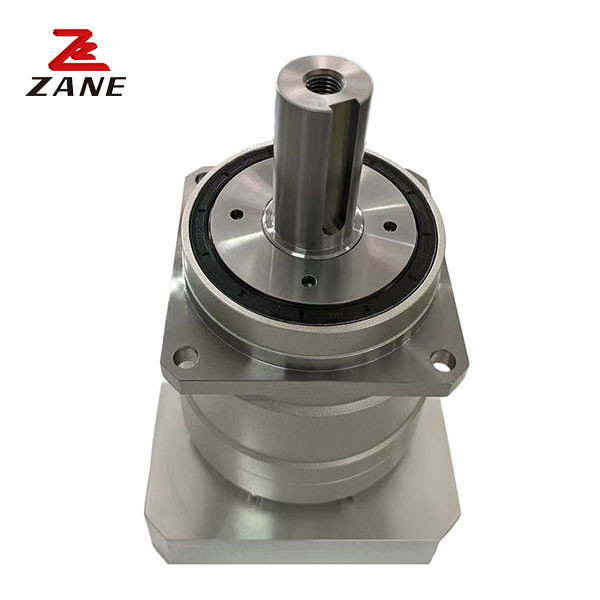

گیربکس Nidec Shimpo: تکنولوژی گیربکس قوی برای رباتیک، تجهیزات اتوماسیون و ماشین آلات CNC
گیربکس Nidec Shimpo یک گیربکس قدرتمند، قابل اعتماد و قوی است که عملکرد قوی را برای تجهیزات رباتیک، اتوماسیون و ماشین های CNC شما فراهم می کند.با سایز قاب 115 و تنظیمات گیربکس سیاره ای، این گیربکس از آهن ساخته شده برای حداکثر قدرت و دوام طراحی شده برای تحمل سخت ترین کاربردهایمتعهد به ارائه انتقال باکس گیربکس با کیفیت بالا است..
گیربکس Nidec Shimpo طراحی شده است تا یک انتقال بدون مشکل، کارآمد و قابل اعتماد را برای کاربردهای مختلف، از جمله رباتیک، تجهیزات اتوماسیون و ماشین های CNC فراهم کند.
|
قاب اندازه |
مرحله | نسبت | چرخش خروجی اسمی | حداکثر گشتاور خروجی | چرخش توقف اضطراری | سرعت ورودی اسمی | حداکثر سرعت ورودی | بار شعاعی مجاز | بار محوری مجاز |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
|
115 |
1 مجرد |
3 | 120 | 225 | 500 | 3000 | 6000 | 1300 | 1500 |
| 4 | 120 | 330 | 625 | 3000 | 6000 | 1500 | 1700 | ||
| 5 | 180 | 330 | 625 | 3000 | 6000 | 1600 | 1900 | ||
| 6 | 180 | 330 | 625 | 3000 | 6000 | 1700 | 2000 | ||
| 7 | 180 | 330 | 625 | 3000 | 6000 | 1800 | 2100 | ||
| 8 | 180 | 330 | 625 | 3000 | 6000 | 1900 | 2300 | ||
| 9 | 120 | 225 | 500 | 3000 | 6000 | 1900 | 2400 | ||
| 10 | 120 | 225 | 500 | 3000 | 6000 | 2000 | 2500 | ||
| دو برابر | 15 | 120 | 225 | 500 | 3000 | 6000 | 2300 | 3000 | |
| 16 | 180 | 330 | 625 | 3000 | 6000 | 2300 | 3100 | ||
| 20 | 180 | 330 | 625 | 3000 | 6000 | 2500 | 3400 | ||
| 25 | 180 | 330 | 625 | 3000 | 6000 | 2700 | 3700 | ||
| 28 | 180 | 330 | 625 | 3000 | 6000 | 2800 | 3900 | ||
| 30 | 120 | 225 | 500 | 3000 | 6000 | 2900 | 3900 | ||
| 35 | 180 | 330 | 625 | 3000 | 6000 | 3000 | 3900 | ||
| 40 | 180 | 330 | 625 | 3000 | 6000 | 3200 | 3900 | ||
| 45 | 120 | 225 | 500 | 3000 | 6000 | 3300 | 3900 | ||
| 50 | 180 | 330 | 625 | 3000 | 6000 | 3400 | 3900 | ||
| 60 | 180 | 330 | 625 | 3000 | 6000 | 3600 | 3900 | ||
| 70 | 180 | 330 | 625 | 3000 | 6000 | 3800 | 3900 | ||
| 80 | 180 | 330 | 625 | 3000 | 6000 | 4000 | 3900 | ||
| 90 | 120 | 225 | 500 | 3000 | 6000 | 4200 | 3900 | ||
| 100 | 120 | 225 | 500 | 3000 | 6000 | 4300 | 3900 |
|
اندازه |
مرحله |
نسبت |
حداکثر بار شعاعی |
حداکثر بار محوری |
وزن |
لحظه جاودانگی (φ14) |
لحظه ی بی وقفه (φ19) |
لحظهجاودانگی(φ28) |
لحظه ی بی وقفه (φ38) |
| [N] | [N] | [kg] | [kgcm2] | [kgcm2] | [kgcm2] | [kgcm2] | |||
|
115 |
1 مجرد |
3 | 4300 | 3900 | 8 | - | 3.3 | 5.3 | 13 |
| 4 | 4300 | 3900 | - | 2.0 | 4.1 | 12 | |||
| 5 | 4300 | 3900 | - | 1.6 | 3.6 | 11 | |||
| 6 | 4300 | 3900 | - | 1.3 | 3.3 | 11 | |||
| 7 | 4300 | 3900 | - | 1.1 | 3.2 | 11 | |||
| 8 | 4300 | 3900 | - | 1.0 | 3.1 | 11 | |||
| 9 | 4300 | 3900 | - | 0.98 | 3.0 | 11 | |||
| 10 | 4300 | 3900 | - | 0.95 | 3.0 | 11 | |||
|
دو برابر |
15 | 4300 | 3900 | 8.9 | 0.43 | 0.86 | 2.8 | - | |
| 16 | 4300 | 3900 | 0.48 | 0.92 | 2.9 | - | |||
| 20 | 4300 | 3900 | 0.40 | 0.83 | 2.8 | - | |||
| 25 | 4300 | 3900 | 0.38 | 0.82 | 2.8 | - | |||
| 28 | 4300 | 3900 | 0.44 | 0.88 | 2.8 | - | |||
| 30 | 4300 | 3900 | 0.29 | 0.74 | 2.7 | - | |||
| 35 | 4300 | 3900 | 0.37 | 0.81 | 2.7 | - | |||
| 40 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 45 | 4300 | 3900 | 0.37 | 0.80 | 2.7 | - | |||
| 50 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 60 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 70 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 80 | 4300 | 3900 | 0.28 | 0.73 | 2.7 | - | |||
| 90 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - | |||
| 100 | 4300 | 3900 | 0.27 | 0.73 | 2.7 | - |
خروجی گشتاور بالا: جعبه گیربکس Nidec Shimpo برای ارائه گشتاور بالا در سرعت های پایین طراحی شده است، که آن را برای کاربردهایی که نیاز به بلند کردن سنگین یا حرکت بارهای بزرگ دارند، ایده آل می کند.
کارایی: گیربکس بسیار کارآمد است، به این معنی که می تواند به کاهش مصرف انرژی و هزینه های عملیاتی کمک کند.
اندازه فشرده: با وجود خروجی گشتاور بالا، جعبه گیربکس نسبتا کوچک و سبک وزن است، که نصب و ادغام آن را به سیستم های موجود آسان می کند.
قابل سفارشی سازی: گیربکس Nidec Shimpo بسیار قابل سفارشی سازی است، با طیف وسیعی از گزینه های نصب و نسبت های گیربکس در دسترس است تا متناسب با کاربردهای مختلف باشد.
دوام: جعبه گیربکس از مواد با کیفیت بالا ساخته شده و برای دوام بالا و دوام طولانی طراحی شده است.با طراحی ساده و مستقیم که اجازه دسترسی آسان به اجزای تمیز و تعویض را می دهد.
