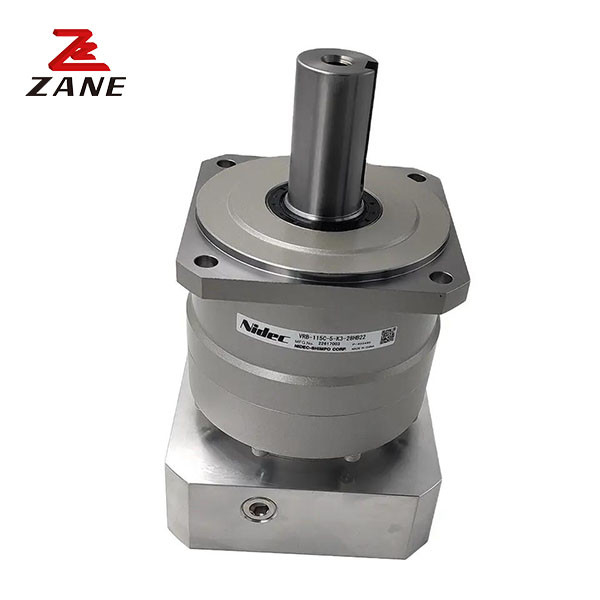

گیربکس گیربکس شیمپو سری VRB Nidec Shimpo Transmission Planetary VRB090
  • گیربکس گیربکس شیمپو سری VRB Nidec Shimpo Transmission Planetary VRB090
گیربکس گیربکس شیمپو سری VRB Nidec Shimpo Transmission Planetary VRB090

گیربکس گیربکس شیمپو سری VRB Nidec Shimpo Transmission Planetary VRB090

محل منبع ژاپن
نام تجاری Nidec
گواهی CE,ISO
شماره مدل VRB
جزئیات محصول
نام محصول:
گیربکس Nidec Shimpo
تولید کننده:
Nidec Shimpo
سری محصولات:
سری VRB
وزن (کیلوگرم):
5 کیلوگرم
اندازه قاب:
090
چیدمان چرخ دنده:
سیاره ای
حداکثر بار شعاعی:
2400 نیوتن
حداکثر بار محوری:
2200 نیوتن
درخواست:
تجهیزات اتوماسیون، صنعت فتوولتائیک، تجهیزات لیزر
برجسته:

کاهش دهنده Shimpo Series VRB

,

کاهش دهنده Nidec Shimpo

,

کاهش دهنده سیاره ای Nidec Shimpo

توضیحات محصول

توضیحات محصول:

گیربکس Nidec Shimpo

گیربکس سری VRB از Nidec Shimpo یک گیربکس با عملکرد بالا است که برای کاربردهای صنعتی ایده آل است. با حداکثر بار محوری 640N و وزن 5KG،سری VRB یک راه حل ایده آل برای رباتیک، تجهیزات اتوماسیون و برنامه های کاربردی ماشین CNC. مهندسی پیشرفته و طراحی Nidec Shimpo بالاترین عملکرد، قابلیت اطمینان،و بهره وری برای سخت ترین راه حل های گیربکس صنعتی.



پارامترهای فنی:

قاب

اندازه

 مرحله نسبت چرخش خروجی اسمی حداکثر گشتاور خروجی چرخش توقف اضطراری سرعت ورودی اسمی حداکثر سرعت ورودی مجاز استبار شعاعی بار محوری مجاز
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















090





1

مجرد

 3 50 80 200 3000 6000 810 930
4 75 125 250 3000 6000 890 1100
5 75 125 250 3000 6000 960 1200
6 75 125 250 3000 6000 1000 1300
7 75 125 250 3000 6000 1100 1300
8 75 125 250 3000 6000 1100 1400
9 50 80 200 3000 6000 1200 1500
10 50 80 200 3000 6000 1200 1600
دو برابر 15 50 80 200 3000 6000 1400 1900
16 75 125 250 3000 6000 1400 1900
20 75 125 250 3000 6000 1500 2100
25 75 125 250 3000 6000 1600 2200
28 75 125 250 3000 6000 1700 2200
30 50 80 200 3000 6000 1700 2200
35 75 125 250 3000 6000 1800 2200
40 75 125 250 3000 6000 1900 2200
45 50 80 200 3000 6000 2000 2200
50 75 125 250 3000 6000 2100 2200
60 75 125 250 3000 6000 2200 2200
70 75 125 250 3000 6000 2300 2200
80 75 125 250 3000 6000 2400 2200
90 50 80 200 3000 6000 2400 2200
100 50 80 200 3000 6000 2400 2200




قاب

اندازه



مرحله



نسبت

 حداکثر بار شعاعی



حداکثر

بار محوری



وزن

لحظه ی بی وقفه (φ8)

 لحظه جاودانگی (φ14)



لحظه ی بی وقفه (φ19)

 لحظه جاودانگی (φ28))
[N] [N] [kg] [kgcm2] [kgcm2] [kgcm2] [kgcm2]

















090





1

مجرد

 3 2400 2200 3.7 - 0.72 1.2 3.2
4 2400 2200 - 0.49 0.95 3.0
5 2400 2200   0.40 0.86 2.9
6 2400 2200 - 0.36 0.82 2.8
7 2400 2200 - 0.32 0.79 2.8
8 2400 2200 - 0.31 0.77 2.8
9 2400 2200 - 0.29 0.76 2.8
10 2400 2200 - 0.29 0.75 2.8











دو برابر

 15 2400 2200 4.2 0.13 0.28 0.72 -
16 2400 2200 0.15 0.30 0.74 -
20 2400 2200 0.13 0.28 0.72 -
25 2400 2200 0.12 0.28 0.71 -
28 2400 2200 0.14 0.29 0.73 -
30 2400 2200 0.10 0.25 0.70 -
35 2400 2200 0.12 0.27 0.71 -
40 2400 2200 0.099 0.25 0.70 -
45 2400 2200 0.12 0.27 0.71 -
50 2400 2200 0.098 0.25 0.69 -
60 2400 2200 0.098 0.25 0.69 -
70 2400 2200 0.097 0.25 0.69 -
80 2400 2200 0.097 0.25 0.69 -
90 2400 2200 0.097 0.25 0.69 -
100 2400 2200 0.097 0.25 0.69 -

گیربکس گیربکس شیمپو سری VRB Nidec Shimpo Transmission Planetary VRB090 0

گیربکس گیربکس شیمپو سری VRB Nidec Shimpo Transmission Planetary VRB090 1

ویژگی:

جعبه گیربکس Nidec Shimpo طراحی شده است تا در سرعت های پایین، گشتاور بالایی را فراهم کند، که آن را برای کاربردهایی که نیاز به بلند کردن سنگین یا حرکت بارهای بزرگ دارند، ایده آل می کند.به این معنی که می تواند به کاهش مصرف انرژی و هزینه های عملیاتی کمک کند..
