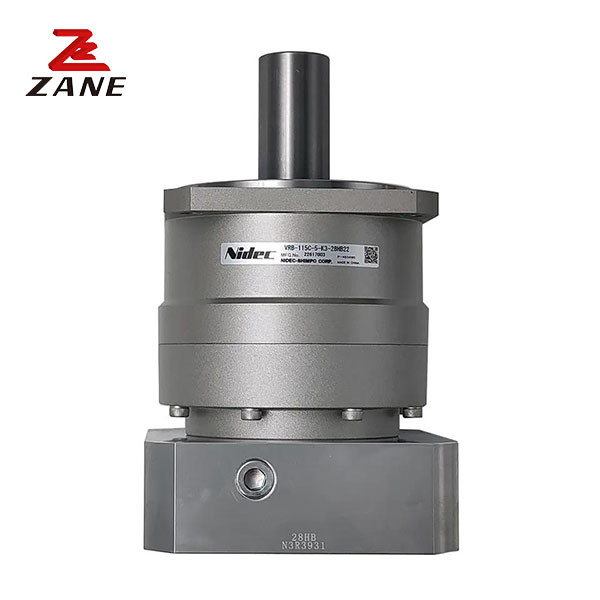

گیربکس گیربکس Nidec Shimpo سری VRB کاهش دهنده گیربکس سیاره ای VRB042
  • گیربکس گیربکس Nidec Shimpo سری VRB کاهش دهنده گیربکس سیاره ای VRB042
گیربکس گیربکس Nidec Shimpo سری VRB کاهش دهنده گیربکس سیاره ای VRB042

گیربکس گیربکس Nidec Shimpo سری VRB کاهش دهنده گیربکس سیاره ای VRB042

محل منبع ژاپن
نام تجاری Nidec
گواهی CE,ISO
شماره مدل VRB
جزئیات محصول
نام محصول:
گیربکس Nidec Shimpo
تولید کننده:
Nidec Shimpo
سری محصولات:
سری VRB
وزن (کیلوگرم):
5 کیلوگرم
اندازه قاب:
042
چیدمان چرخ دنده:
سیاره ای
حداکثر بار شعاعی:
710N
حداکثر بار محوری:
640N
درخواست:
رباتیک، تجهیزات اتوماسیون، ماشین CNC
برجسته:

گیربکس گیربکس سری VRB

,

کاهنده گیربکس سیاره ای روباتیک

,

گیربکس انتقال CNC Nidec Shimpo

توضیحات محصول

توضیحات محصول:

Nidec Shimpo Gearbox یک گیربکس گیربکس با عملکرد بالا است که توسط Nidec ، یک رهبر در صنعت انتقال تولید می شود.جعبه گیربکس ساخته شده از آهن برای دوام و طراحی شده است برای تحمل حداکثر بار شعاعی 710Nوزن آن فقط 5 کیلوگرم است. این انتخاب مناسب برای هر برنامه ای است که نیاز به یک انتقال قابل اعتماد و کارآمد دارد.Nidec Shimpo Gearbox طراحی شده است برای ارائه انتقال قدرت قابل اعتماد و سازگار و در طیف گسترده ای از برنامه های کاربردی موثر ثابت شده است. The Nidec Gearbox Transmissions are the most reliable and efficient transmissions available in the market today and are the perfect solution for any application that requires a high-performance gearbox.



پارامترهای فنی:

قاب

اندازه

 مرحله

نسبت

چرخش خروجی اسمی

حداکثر گشتاور خروجی

 چرخش توقف اضطراری

سرعت ورودی اسمی

حداکثر سرعت ورودی

بار شعاعی مجاز

بار محوری مجاز
[Nm] [Nm] [Nm] [rpm] [rpm] [N] [N]

















042





1

مجرد

 3 6 12 30 4000 8000 240 270
4 9 18 35 4000 8000 270 300
5 9 18 35 4000 8000 290 330
6 9 18 35 4000 8000 310 360
7 9 18 35 4000 8000 320 380
8 9 18 35 4000 8000 340 410
9 6 12 30 4000 8000 350 430
10 6 12 30 4000 8000 360 450
دو برابر 15 6 12 30 4000 8000 410 540
16 9 18 35 4000 8000 420 550
20 9 18 35 4000 8000 460 610
25 9 18 35 4000 8000 490 640
28 9 18 35 4000 8000 510 640
30 6 12 30 4000 8000 520 640
35 9 18 35 4000 8000 550 640
40 9 18 35 4000 8000 570 640
45 6 12 30 4000 8000 600 640
50 9 18 35 4000 8000 620 640
60 9 18 35 4000 8000 660 640
70 9 18 35 4000 8000 690 640
80 9 18 35 4000 8000 710 640
90 6 12 30 4000 8000 710 640
100 6 12 30 4000 8000 710 640







قاب

اندازه



مرحله



نسبت

 حداکثر بار شعاعی



حداکثر

بار محوری



وزن



لحظه ی بی وقفه (φ8)



لحظه جاودانگی (φ14)
[N] [N] [kg] [kgcm2] [kgcm2]

















042





1

مجرد

 3 710 640





0.6

 0.053 0.091
4 710 640 0.041 0.079
5 710 640 0.036 0.074
6 710 640 0.034 0.072
7 710 640 0.032 0.071
8 710 640 0.031 0.070
9 710 640 0.031 0.069
10 710 640 0.030 0.069











دو برابر

 15 710 640











0.7

 0.035 -
16 710 640 0.038 -
20 710 640 0.034 -
25 710 640 0.034 -
28 710 640 0.038 -
30 710 640 0.030 -
35 710 640 0.034 -
40 710 640 0.030 -
45 710 640 0.034 -
50 710 640 0.030 -
60 710 640 0.030 -
70 710 640 0.030 -
80 710 640 0.030 -
90 710 640 0.030 -
100 710 640 0.030 -



گیربکس گیربکس Nidec Shimpo سری VRB کاهش دهنده گیربکس سیاره ای VRB042 0

ویژگی ها:

یکی از ویژگی های اصلی گیربکس Nidec Shimpo اندازه فشرده آن است. با وجود خروجی گشتاور بالا، گیربکس نسبتا کوچک و سبک است.که نصب و ادغام آن را به سیستم های موجود آسان می کندهمچنین بسیار قابل سفارشی سازی است، با طیف وسیعی از گزینه های نصب و نسبت های دنده ای در دسترس برای متناسب بودن با برنامه های مختلف.
