| محل منبع | ژاپن |
| نام تجاری | Nidec |
| گواهی | CE,ISO |
| شماره مدل | VRT |

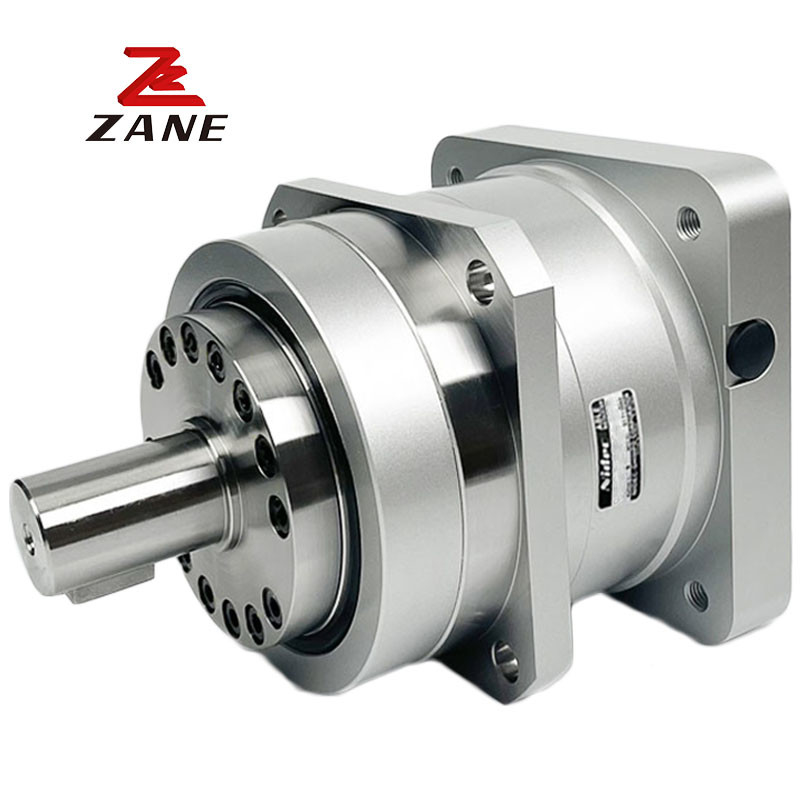

گیربکس Nidec Shimpo یک راه حل گیربکس صنعتی با کارایی بالا است که انتقال قابل اعتماد و با دوام را برای همه انواع کاربردهای صنعتی فراهم می کند.اين جعبه دنده شيمپو يه ترتيب دنده ي سياره اي داره، با اندازه فریم 064 و حداکثر بار محوری 750N. این گیربکس وزن سبک است، فقط 5 کیلوگرم وزن دارد و توسط برند قابل اعتماد Nidec Shimpo طراحی و تولید شده است.با ساخت و ساز محکم و عملکرد قابل اعتماد، این گیربکس یک انتخاب ایده آل برای طیف وسیعی از کاربردهای صنعتی است.
|
قاب اندازه |
مرحله | نسبت |
اسمی چرخش خروجی |
حداکثر چرخش خروجی |
چرخش توقف اضطراری |
اسمی سرعت ورودی |
حداکثر سرعت ورودی |
مجاز است بار شعاعی |
مجاز است بار محوری |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 064 | 1 مجرد | 4 | 27 | 50 | 100 | 3000 | 6000 | 370 | 360 |
| 5 | 27 | 50 | 100 | 3000 | 6000 | 400 | 390 | ||
| 6 | 27 | 50 | 100 | 3000 | 6000 | 420 | 430 | ||
| 7 | 27 | 50 | 100 | 3000 | 6000 | 440 | 460 | ||
| 8 | 27 | 50 | 100 | 3000 | 6000 | 460 | 480 | ||
| 9 | 18 | 35 | 80 | 3000 | 6000 | 480 | 510 | ||
| 10 | 18 | 35 | 80 | 3000 | 6000 | 500 | 530 | ||
| دو برابر | 16 | 27 | 50 | 100 | 3000 | 6000 | 580 | 650 | |
| 20 | 27 | 50 | 100 | 3000 | 6000 | 630 | 720 | ||
| 25 | 27 | 50 | 100 | 3000 | 6000 | 680 | 750 | ||
| 28 | 27 | 50 | 100 | 3000 | 6000 | 700 | 750 | ||
| 35 | 27 | 50 | 100 | 3000 | 6000 | 760 | 750 | ||
| 40 | 27 | 50 | 100 | 3000 | 6000 | 790 | 750 | ||
| 45 | 18 | 35 | 80 | 3000 | 6000 | 820 | 750 | ||
| 50 | 27 | 50 | 100 | 3000 | 6000 | 850 | 750 | ||
| 60 | 27 | 50 | 100 | 3000 | 6000 | 910 | 750 | ||
| 70 | 27 | 50 | 100 | 3000 | 6000 | 950 | 750 | ||
| 80 | 27 | 50 | 100 | 3000 | 6000 | 1000 | 750 | ||
| 90 | 18 | 35 | 80 | 3000 | 6000 | 1000 | 750 | ||
| 100 | 18 | 35 | 80 | 3000 | 6000 | 1100 | 750 |
|
قاب اندازه |
مرحله | نسبت |
حداکثر بار شعاعی |
حداکثر بار محوری |
وزن |
یه لحظه از جاودانگی ≤8 |
یه لحظه از جاودانگی ≤14 |
یه لحظه از جاودانگی ≤19 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 064 |
1 مجرد |
4 | 1500 | 750 | 1.4 | 0.13 | 0.21 | 0.4 |
| 5 | 1500 | 750 | 0.10 | 0.18 | 0.4 | |||
| 6 | 1500 | 750 | 0.085 | 0.17 | 0.4 | |||
| 7 | 1500 | 750 | 0.075 | 0.15 | 0.4 | |||
| 8 | 1500 | 750 | 0.068 | 0.15 | 0.4 | |||
| 9 | 1500 | 750 | 0.064 | 0.14 | 0.4 | |||
| 10 | 1500 | 750 | 0.062 | 0.14 | 0.4 | |||
|
2 دو برابر |
16 | 1500 | 750 | 1.6 | 0.059 | 0.14 | - | |
| 20 | 1500 | 750 | 0.055 | 0.14 | - | |||
| 25 | 1500 | 750 | 0.054 | 0.13 | - | |||
| 28 | 1500 | 750 | 0.056 | 0.14 | - | |||
| 35 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 40 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 45 | 1500 | 750 | 0.053 | 0.13 | - | |||
| 50 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 60 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 70 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 80 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 90 | 1500 | 750 | 0.049 | 0.13 | - | |||
| 100 | 1500 | 750 | 0.049 | 0.13 | - |
1.عمليات ساکت
دنده های مارپیچی برای دستیابی به عملکرد صاف و آرام استفاده می شود.
2دقت بالا
واکنش کمتر از 3 دقیقه قوس است و موقعیت دقیق است.
3سفتی بالا و گشتاور
استفاده از بالبرینگ های یکپارچه به طور قابل توجهی سفتی و گشتاور را بهبود می بخشد.
4روش های فلنج و اتصال
مي تونه روي هر موتوري توي منطقه نصب بشه
5.هیچ نشت چربی
استفاده از روغن با لزگی بالا که جدا کردن آن آسان نیست، به طور موثر از نشت روغن جلوگیری می کند.
6نگهداری راحت
نیازی به تعویض روغن در مدت عمر محصول نیست و نصب آن راحت تر است.
