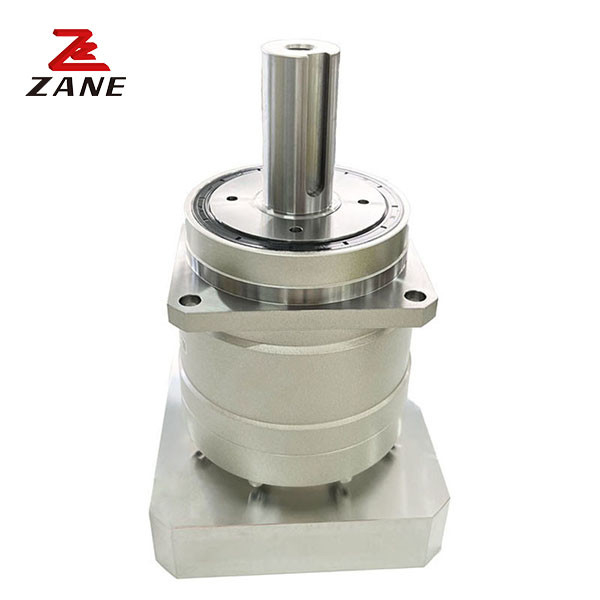

گیربکس Nidec Shimpo
>
|
| محل منبع | ژاپن |
| نام تجاری | Nidec |
| گواهی | CE,ISO |
| شماره مدل | VRS |
گیربکس Nidec Shimpo یک راه حل گیربکس صنعتی با قابلیت اطمینان بالا است. این محصول Nidec Shimpo، تولید کننده پیشرو در انتقال گیربکس است.گیربکس Nidec از سری VRS دارای اندازه فریم 060 و حداکثر بار شعاعی 3000N است، و فقط 5 کیلوگرم وزن دارد. این برای کاربردهای سنگین طراحی شده است، اطمینان و قدرت بالا را فراهم می کند. جعبه گیربکس برای حداکثر ظرفیت گشتاور و کارایی طراحی شده است،کار کردن در سطوح کم سر و صداNidec Shimpo Gearbox راه حل مناسب برای هر کاربرد صنعتی است که نیاز به راه حل های گیربکس با دوام و قابل اعتماد دارد.
|
قاب اندازه |
مرحله | نسبت |
اسمی چرخش خروجی |
حداکثر چرخش خروجی |
چرخش توقف اضطراری |
اسمی سرعت ورودی |
حداکثر سرعت ورودی |
مجاز است بار شعاعی |
مجاز است بار محوری |
| [Nm] | [Nm] | [Nm] | [rpm] | [rpm] | [N] | [N] | |||
| 180B | 1 مجرد | 3 | 500 | 970 | 2200 | 1500 | 3000 | 12000 | 16000 |
| 4 | 750 | 1400 | 2750 | 1500 | 3000 | 13000 | 17000 | ||
| 5 | 750 | 1400 | 2750 | 1500 | 3000 | 14000 | 17000 | ||
| 6 | 750 | 1400 | 2750 | 1500 | 3000 | 15000 | 17000 | ||
| 7 | 750 | 1400 | 2750 | 1500 | 3000 | 16000 | 17000 | ||
| 8 | 750 | 1400 | 2750 | 1500 | 3000 | 17000 | 17000 | ||
| 9 | 500 | 970 | 2200 | 1500 | 3000 | 17000 | 17000 | ||
| 10 | 500 | 970 | 2200 | 1500 | 3000 | 18000 | 17000 | ||
| دو برابر | 15 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | |
| 16 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 20 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 25 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 28 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 30 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 35 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 40 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 45 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 50 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 60 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 70 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 80 | 750 | 1400 | 2750 | 1500 | 3000 | 19000 | 17000 | ||
| 90 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 | ||
| 100 | 500 | 970 | 2200 | 1500 | 3000 | 19000 | 17000 |
|
قاب اندازه |
مرحله | نسبت |
حداکثر بار شعاعی |
حداکثر بار محوری |
وزن |
یه لحظه از جاودانگی ≤28 |
یه لحظه از جاودانگی ≤38 |
یه لحظه از جاودانگی ≤48 |
یه لحظه از جاودانگی ≤ 65 |
| [N] | [N] | [kg] | [Kgcm2] | [Kgcm2] | [Kgcm2] | [Kgcm2] | |||
| 180B |
1 مجرد |
3 | 19000 | 17000 | 39 | - | 42 | 64 | 120 |
| 4 | 19000 | 17000 | - | 27 | 49 | 110 | |||
| 5 | 19000 | 17000 | - | 21 | 43 | 100 | |||
| 6 | 19000 | 17000 | - | 18 | 40 | 100 | |||
| 7 | 19000 | 17000 | - | 16 | 38 | 98 | |||
| 8 | 19000 | 17000 | - | 15 | 37 | 97 | |||
| 9 | 19000 | 17000 | - | 14 | 36 | 96 | |||
| 10 | 19000 | 17000 | - | 14 | 36 | 96 | |||
|
2 دو برابر |
15 | 19000 | 17000 | 39 | 4.7 | 12 | 34 | - | |
| 16 | 19000 | 17000 | 5.4 | 13 | 35 | - | |||
| 20 | 19000 | 17000 | 4.3 | 12 | 34 | - | |||
| 25 | 19000 | 17000 | 4.2 | 12 | 34 | - | |||
| 28 | 19000 | 17000 | 4.9 | 13 | 35 | - | |||
| 30 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 35 | 19000 | 17000 | 4.1 | 12 | 34 | - | |||
| 40 | 19000 | 17000 | 3.2 | 11 | 33 | - | |||
| 45 | 19000 | 17000 | 4.0 | 12 | 34 | - | |||
| 50 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 60 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 70 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 80 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 90 | 19000 | 17000 | 3.1 | 11 | 33 | - | |||
| 100 | 19000 | 17000 | 3.1 | 11 | 33 | - |
1چرخ چرخ دار های کربوریزه با فرآیند تکمیل ثانویه اختصاصی برای دقت بالاتر و عملکرد صاف و آرام
2. یک قطعه گره خروجی و حامل سیاره با دو لاغری که در میان دنده های سیاره قرار دارند.
تراز گارانتی شده دنده
3.بدن آلومینیومی برای یک محلول سبک وزن، قادر به مقاومت در برابر محیط های خوردگی
4) مهر و موم ورودی اجازه می دهد تا IP65 حفاظت از ورود
5. سیستم نصب بهینه شده با تمرکز فعال بر قطر کنترل کننده موتور تضمین
محور می تواند در هر جهت نصب شود
6. اتصال کنسرتریک واقعی ، بهینه شده برای موتور شما. بی وقفه کاهش یافته برای عملکرد پویا و متعادل برای کار با سرعت بالا
