| محل منبع | چین |
| نام تجاری | HAWKKING |
| گواهی | CE，ISO |

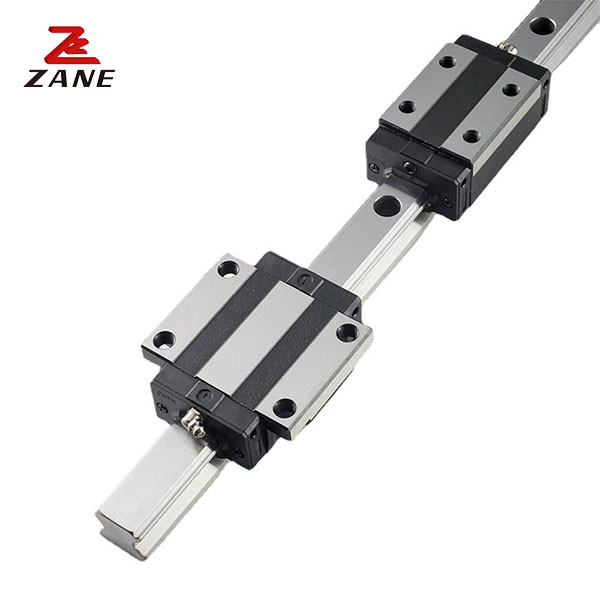

HG سری خطی راهنمای ریل HIWIN جایگزینی 1000mm 2000mm 3000mm
ریل های راهنمای خطی، که به عنوان راهنمای حرکت خطی نیز شناخته می شوند، اجزای مکانیکی هستند که برای هدایت و پشتیبانی از قطعات متحرک در یک حرکت خطی یا خط مستقیم استفاده می شوند.آنها شامل یک ریل یا ریل هستند که به طور معمول از آلومینیوم یا فولاد ضد زنگ ساخته شده اند، و یک واگن یا اسلایدر که در امتداد ریل حرکت می کند. واگن یا اسلایدر به طور معمول از فولاد یا پلاستیک ساخته شده و حاوی عناصر رول مانند توپ یا رول است.که حرکت صاف و دقیق را امکان پذیر می کند.
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی اندازه |
بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | ||||||||||||||||||||||
|
آقاي kN^n |
MP kNf |
KNF من |
بلوک کیلوگرم |
اسلاید در کیلوگرم |
||||||||||||||||||||||||||
| H | Hمن | N | W | ب | بمن | C | لی | L | Kمن | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (ملی متر) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6.30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | 8 دلار | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
ریل های راهنمای خطی مزایای متعددی را برای کاربردهای صنعتی و تولیدی ارائه می دهند.
1حرکت دقیق و صاف: ریل های راهنمای خطی حرکت دقیق و صاف ماشین آلات و تجهیزات را امکان پذیر می کنند که در بسیاری از کاربردهایی که دقت بسیار مهم است ضروری است.
2کاهش اصطکاک و فرسایش: عناصر رولینگ در گاری یا اسلایدر اصطکاک و فرسایش بین قطعات متحرک را کاهش می دهند، که به افزایش عمر آنها کمک می کند و نیاز به نگهداری را کاهش می دهد.
3ظرفیت بارگذاری بالا: ریل های راهنمای خطی برای تحمل بار های بالا طراحی شده اند و آنها را برای کاربردهای سنگین ایده آل می کنند.
4نصب آسان: راه آهن های راهنمای خطی آسان برای نصب هستند و می توانند در طیف گسترده ای از برنامه های کاربردی استفاده شوند، که آنها را به یک قطعه متنوع برای بسیاری از صنایع تبدیل می کند.
