| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |

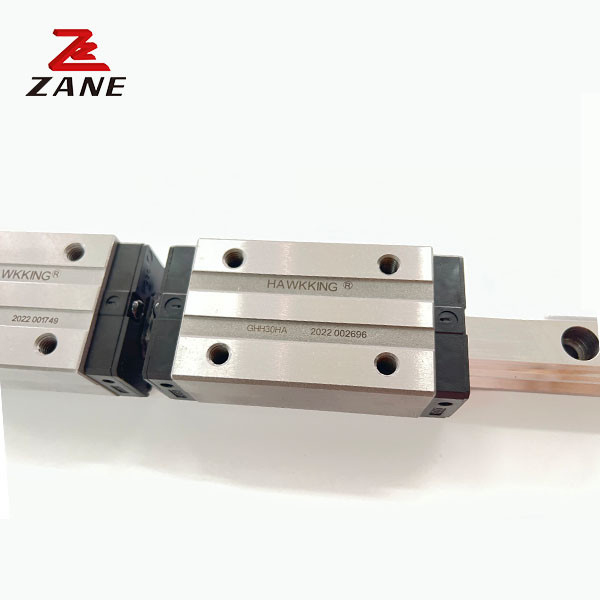

راهنماهای خطی پروفایل کوچک بلوک های حمل برای دستگاه توزیع سری GMW
دقیق مینی خطی راه آهن راهنمای اسلاید گاراژ بلوک برای دستگاه توزیع
کمتر لباس می تواند دقت را برای مدت طولانی حفظ کند
راهنمای لغزنده سنتی به طور اجتناب ناپذیری به دقت حرکت ضعیف پلتفرم به دلیل جریان معکوس فیلم روغن و به دلیل روانکاری ناکافی در طول حرکت منجر می شود.سطح تماس مسیر دویدن پوشیده خواهد شد.، که به طور جدی بر دقت تاثیر می گذارد. سایش راهنمای رولینگ بسیار کوچک است، بنابراین ماشین می تواند دقت را برای مدت طولانی حفظ کند.
2-7-2 GMW-CA/GMW-HA
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) | بار دینامیکی نامی | بار ثابت نامی |
زمان ثابت مجاز Kgf*M
(kgf • m) |
ابعاد پیچ قفل ریل کش (ملی متر) |
||||||||||||||||
| H | سلام | N | W | ب | ب. | C | . | L | MxL | Wr | ساعت | D | h | d | P | E | C ((kgf) | C ((kgf) | آقاي | MP | من | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | . M2.5x15 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0.22 | 0.22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x35 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x45 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9.81 N
