| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |

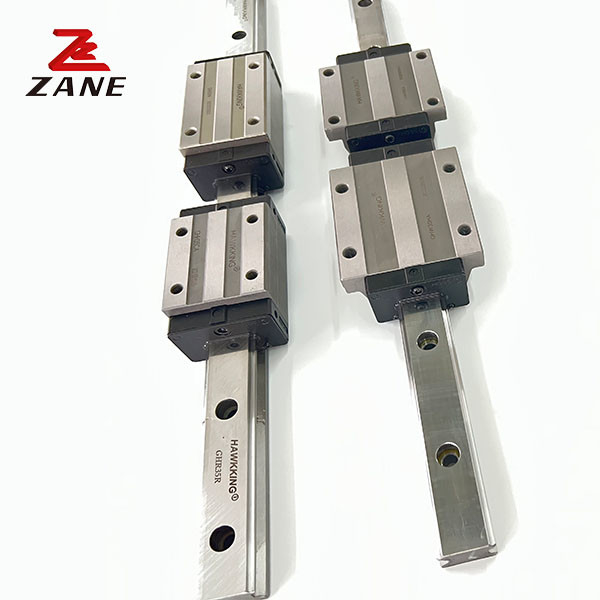

ریل راهنمای خطی دقیق کوچک برای ماشین CNCGMسری
در ZANE، شما ریل های راهنمای خطی و لوله های راهنمای خطی را پیدا خواهید کرد که طیف گسترده ای از ماشین آلات عمومی و تجهیزات با دقت بالا را در تمام صنایع پوشش می دهد.ZANEسیستم SGL Slide Guide از یک ریل سبک پروفایل استفاده می کند که از طراحی توپ بازگردی استفاده می کند. این حرکت خطی و موقعیت بندی قابل اعتماد برای تمام تجهیزات شما را فراهم می کند.
با ترکیب طراحی جمع و جور با مواد با کیفیت بالا و تولید دقیق، می توانیم قابلیت حمل بالا را برای استفاده در تجهیزات کوچک فراهم کنیم.ما ویژگی های پیشرفته ای مانند جذب خطا را دربرگرفته ایم، جلوگیری از گرد و غبار و روانکاری یکپارچه برای افزایش بهره وری و نگه داشتن ماشین آلات شما در حال اجرا حتی در محیط های سخت.
2-7-1 GMH-CA/GMH-HA/GMH-SA
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) | بار دینامیکی نامی | بار ثابت نامی |
زمان ثابت مجاز Kgf*M
(kgf • m) |
ابعاد پیچ قفل ریل کش (ملی متر) |
||||||||||||||||
| H | .. | N | W | ب | ب. | c | L1 | L | MxL | Wr | ساعت | D | h | d | P | E | C ((kgf) | C ((kgf) | آقاي | Mp | من | ||
| GMH3CA | 4 | 1 | 2.5 | 8 | - | - | 3.5 | 6.7 | 11.5 | 6x1. 3 | 3 | 2.6 | - | - | Ml 6 | 10 | 5 | 19 | 32 | 0. 06 | 0. 04 | 0. 04 | M1.6xL |
| GMH3HA | 5.5 | 10.7 | 15.5 | M2xl. 3 | 3 | 30 | 58 | 0.09 | 0.11 | 0. 11 | |||||||||||||
| GMH5CA | 6 | 1 | 3.5 | 12 | 8 | 2 | - | 9.6 | 16 | M2xl. 5 | 5 | 3.7 | 3.6 | 0.8 | 2.4 | 15 | 7.5 | 34 | 56 | 0.17 | 0.1 | 0.1 | M2X6 |
| GMH5HA | 8 | - | 12.6 | 19 | 45 | 92 | 0. 24 | 0.21 | 0.21 | ||||||||||||||
| GMH7CA | 8 | 1.5 | 5 | 17 | 12 | 2.5 | 8 | 14.3 | 23.5 | M2x2. 5 | 7 | 5 | 4.2 | 2.3 | 2.4 | 15 | 7.5 | 100 | 127 | 0.48 | 0. 29 | 0. 29 | M2X6 |
| GMH7HA | 12 | 21.6 | 31 | 140 | 200 | 0. 78 | 0.9 | 0.49 | |||||||||||||||
| GMH7SA | - | 9.6 | 19 | 96 | 116 | 0. 42 | 0.18 | 0.15 | |||||||||||||||
| GMH9CA | 10 | 2 | 5.5 | 20 | 15 | 2.5 | 10 | 20.8 | 30 | M3x3 | 9 | 6 | 6 | 3.5 | 3.5 | 20 | 10 | 190 | 260 | 1.2 | 0. 75 | 0. 75 | M3X8 |
| GMH9HA | 15 | 30.9 | 40.5 | 260 | 410 | 2 | 1.9 | 1.9 | |||||||||||||||
| GMH9SA | - | 11.9 | 21.5 | 120 | 151 | 0.7 | 0.3 | 0. 24 | |||||||||||||||
| GMH12CA | 13 | 3 | 7.5 | 27 | 20 | 3.5 | 15 | 21.6 | 34 | M3x3. 5 | 12 | 8 | 6.5 | 4.5 | 3.5 | 25 | 12.5 | 290 | 400 | 2.6 | 1.4 | 1.4 | M3X8 |
| GMH12HA | 20 | 32 | 44 | 380 | 600 | 3.9 | 3.7 | 3.7 | |||||||||||||||
| GMH12SA | - | 13 | 25 | 225 | 243 | 1.5 | 0. 53 | 0.46 | |||||||||||||||
| GMH15CA | 16 | 4 | 8.5 | 32 | 25 | 3.5 | 20 | 27.9 | 42 | M3x4 | 15 | 10 | 6.5 | 4.5 | 3.5 | 40 | 20 | 470 | 570 | 4.6 | 2.2 | 2.2 | M3X10 |
| GMH15HA | 25 | 42.8 | 57 | 650 | 930 | 7.5 | 5.9 | 5.9 | |||||||||||||||
| GMH15SA | - | 17.7 | 32 | 356 | 397 | 3.1 | 1.2 | 1 | |||||||||||||||
| GMH20CA | 20 | 5 | 10 | 10 | 30 | 5 | 25 | 34.6 | 50 | M4x6 | 20 | 11 | 9.5 | 5.5 | 6 | 60 | 30 | 678 | 926 | 9.4 | 5.4 | 4.5 | M5X14 |
| GMH20HA | 30 | 52.3 | 68 | 868 | 1316 | 13.4 | 10.4 | 8.7 | |||||||||||||||
| GMH20SA | - | 22.3 | 38 | 467 | 540 | 5.5 | 2 | 1.7 | |||||||||||||||
