| محل منبع | China |
| نام تجاری | ZANE |
| گواهی | CE,ISO |

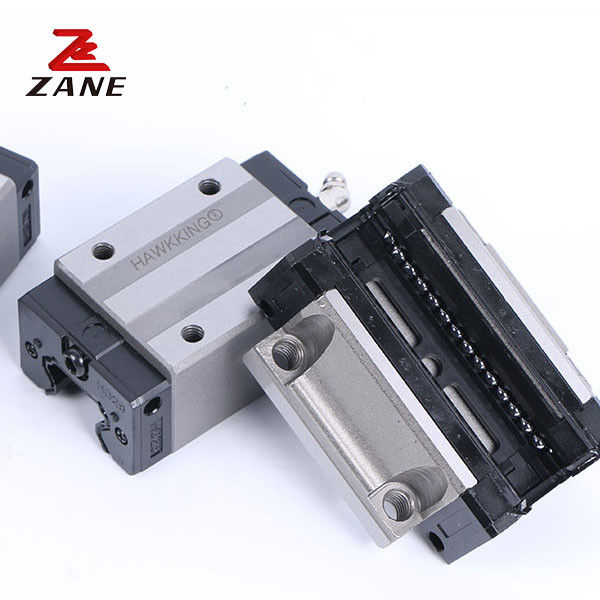

سیستم حرکت خطی یک جزء حیاتی برای کاربردهای فنی مختلف است. راهنمای حرکت خطی ما برای دستیابی به بالاترین عملکرد در تنظیمات صنعتی مختلف طراحی شده است.با ساختار محکم و با دوام از فولاد ضد زنگ، ظرفیت بارگذاری بالا و هزینه نگهداری پایین را بدون به خطر انداختن طیف گسترده ای از دمای خود و سطح کم سر و صدا ارائه می دهد.در حالی که اجازه می دهد تا برای عملکرد صاف و دقیقبا راهنمای حرکت خطی ما، شما می توانید از کیفیت و عملکرد برتر اطمینان داشته باشید.
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) | پیچ های ثابت برای ریل های اسلایدی | بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | |||||||||||||||||||||||||
| آقاي KN-m | Mp | . ک-ن-م | بلوک | اسلاید | |||||||||||||||||||||||||||||
| H | سلام | N | W | ب | دو | C | لی | L | کی | کی | G | Mxl | T | H2 | h3 | w/ | ساعت | D | h | d | P | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
درراهنمای حرکت خطیسیستم از ZANE انتخاب ایده آل برای طیف وسیعی از برنامه ها به دلیل وزن سبک، دقت بالا و سرعت بالا است. مدل GEH15CA از فولاد ضد زنگ با دوام ساخته شده است،تضمین سطح پایین لرزش و عملکرد طولانی مدت. این توسط CE و ISO گواهی شده است، و حداقل مقدار سفارش، قیمت و زمان تحویل را دارد که قابل مذاکره است.از جمله قاب چوبی و پنبه ای که در داخل برای حفاظت بالاتر استشرایط پرداخت انعطاف پذیر است، با گزینه های هر دو L / C و T / T. سیستم راهنمای حرکت خطی از ZANE یک انتخاب ایده آل برای اتوماسیون کارخانه، رباتیک، تجهیزات پزشکی،و ماشین آلات دقیق به دلیل دقت و سرعت برتر آن.
