| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |

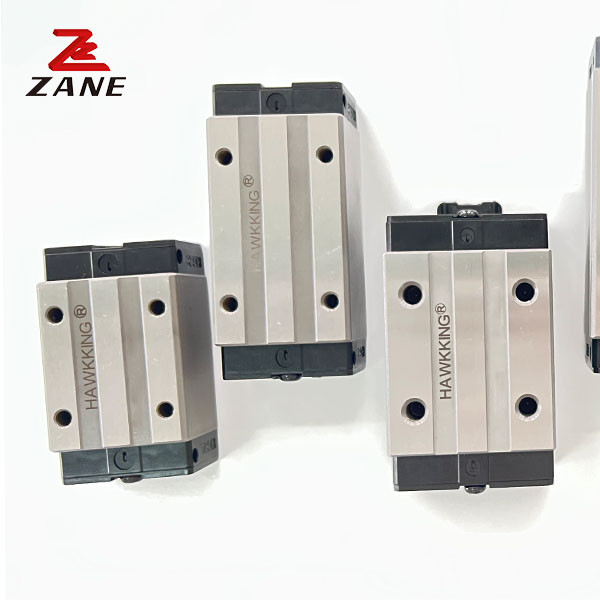

خطی راهنما بلوک کارخانه خطی راهنما خطی اسلاید ریل HGW55 HGW65
راهنمای رولینگ خطی: به طور گسترده ای در الکترونیک، لیزر، حکاکی، برش و سایر صنایع استفاده می شود، با دقت بالا، سر و صدا کم، مقاومت در برابر خوردگی، مقاومت در برابر زنگ، سرعت بالا، هزینه پایین و غیره،در زمینه انتقال خطی مورد علاقه است.
| مسیر اسلاید | خطی راهنما rai | سطح دقت | P |
| عرض | ۲۳ میلی متر | درجه بندی بار ایستاتیک | 3 |
| چرخش ثابت مجاز | 3.9 ((kn·m) | راتین بار دینامیک | 6 |
| توضیحات محصول |
1حجم کوچک، وزن سبک، به ویژه مناسب برای استفاده از دستگاه های کوچکتر و کوچکتر.
2مواد فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادی فولادیمثل ماشین آلات فولادی و نگهداری و غیره، همه از مواد فولاد ضد زنگ استفاده می کنند، دارای ویژگی های زنگ هستند.
3. استفاده از طرح تماس چهار نقطه ای نوع Goeth، می تواند تحمل بار جهت را داشته باشد، سفتی قوی، ویژگی های دقت بالا دارد.
4. طراحی فولاد، با توجه به تعویض پذیری، دقت را امکان پذیر می کند. |
||
| درخواست |
1تجهیزات تولید نیمه هادی 2تجهیزات مونتاژ IC صفحه مدار چاپی 3تجهیزات پزشکی 4. دست رباتیک 5ابزار اندازه گیری دقیق 6تجهیزات اتوماسیون اداری 7سایر دستگاه های اسلایدی خطی کوچک |
||
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی |
بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | ||||||||||||||||||||||||||
| آقاي KN-m |
Mp |
. ک-ن-م |
بلوک |
اسلاید |
||||||||||||||||||||||||||||||
| H | سلام | N | W | ب | دو | c | U | L | کلو | G | M (A/B) | T | تو | h2 | h3 | Wr | ساعت | D | h | d | P | E | (ملی متر) | C (((kN) | C0(kN) | |||||||||
| GHW15CA | 24 | 4.3 | 16 | 47 | 38 | 4.5 | 30 | 39.4 | 61.4 | 8 | 5.3 | M5/ φ4.5 | 6 | 8.9 | 3.95 | 3.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.17 | 1.45 | |||
| GHW20CA | 30 | 4.6 | 21.5 | 63 | 53 | 5 | 40 | 50.5 | 77.5 | 10.25 | 12 | M6/φ6 | 8 | 10 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.40 | 2.21 | |||
| GHW20HA | 65.2 | 92.2 | 17.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.52 | |||||||||||||||||||||||||
| GHW25CA | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 58 | 84 | 11.8 | 12 | M8/φ77 | 8 | 14 | 6 | 9 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0.59 | 3.21 | |||
| GHW25HA | 78.6 | 104.6 | 22.1 | 32.75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.80 | |||||||||||||||||||||||||
| GHW30CA | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 70 | 97.4 | 14.25 | 12 | M10/φ9 | 8.5 | 16 | 6.5 | 10.8 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | M8x25 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 1.09 | 4.47 | |||
| GHW30HA | 93 | 120.4 | 25.75 | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.44 | |||||||||||||||||||||||||
| GHW35CA | 48 | 7.5 | 33 | 100 | 82 | 9 | 62 | 80 | 112.4 | 14.6 | 12 | M10/φ9 | 10.1 | 18 | 9 | 12.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | M8x25 | 49.52 | 102.87 | 1.73 | 1.20 | 1.20 | 1.56 | 6.30 | |||
| GHW35HA | 105.8 | 138.2 | 27.5 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 2.06 | |||||||||||||||||||||||||
| GW45CA | 60 | 9.5 | 37.5 | 120 | 100 | 10 | 80 | 97 | 139.4 | 13 | 12.9 | M12/φ11 | 15.1 | 22 | 8.5 | 20.5 | 45 | 38 | 20 | 17 | 14 | 105 | 22.5 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.79 | 10.41 | |||
| GHW45HA | 128.8 | 171.2 | 28.9 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 369 | |||||||||||||||||||||||||
| GHW55CA | 70 | 13 | 43.5 | 140 | 116 | 12 | 95 | 117.7 | 166.7 | 17.35 | 12.9 | M14/φ14 | 17.5 | 26.5 | 12 | 19 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227.81 | 5.66 | 4.06 | 4.06 | 4.52 | 15.08 | |||
| GHW55HA | 155.8 | 204.8 | 36.4 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.96 | |||||||||||||||||||||||||
| GHW65CA | 90 | 15 | 53.5 | 170 | 142 | 14 | 110 | 144.2 | 200.2 | 23.1 | 12.9 | M16/φ16 | 25 | 37.5 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 9.17 | 21.18 | |||
| GHW65HA | 203.6 | 259.6 | 52.8 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 12.89 | |||||||||||||||||||||||||
