| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |

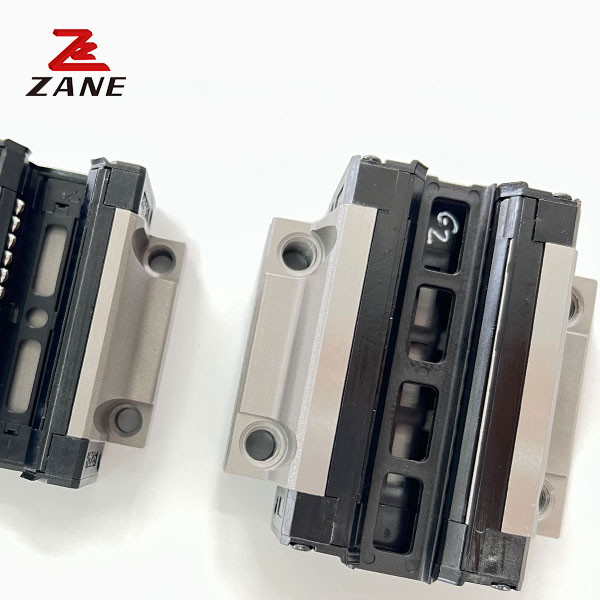

راهنماهای خطی بلوک های حمل برای دستگاه های توزیع کننده سری GEH
آسان برای جمع آوری و قابل تعویض
در هنگام مونتاژ، تا زمانی که سطح مونتاژ ریل اسلاید روی میز برش داده شود یا خرد شود، Ayi توصیه می کند مراحل برای تثبیت ریل اسلاید و اسلایدر بر روی میز ماشین با گشتاور خاص،که می تواند دقت بالا در طول پردازش را بازتولید کند. در راهنمای لغزنده سنتی، زنجیره باید به کانال در حال اجرا اضافه شود، که وقت گیر و کار فشرده است، و هنگامی که دقت ماشین ضعیف است،بايد دوباره بزنهاسلایدهای خطی قابل تعویض هستند، و اسلایدهای یا اسلایدهای یا حتی اسلایدهای خطی می توانند به ترتیب جایگزین شوند و ماشین می تواند هدایت دقیق بالا را به دست آورد.
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی اندازه |
بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | |||||||||||||||||||||||||
| آقاي KN-m |
Mp kN-m |
. ک-ن-م |
بلوک کیلوگرم |
اسلاید کیلوگرم |
|||||||||||||||||||||||||||||
| H | سلام | N | W | ب | دو | C | لی | L | کی | کی | G | Mxl | T | H2 | h3 | w/ | ساعت | D | h | d | P | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
