| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |

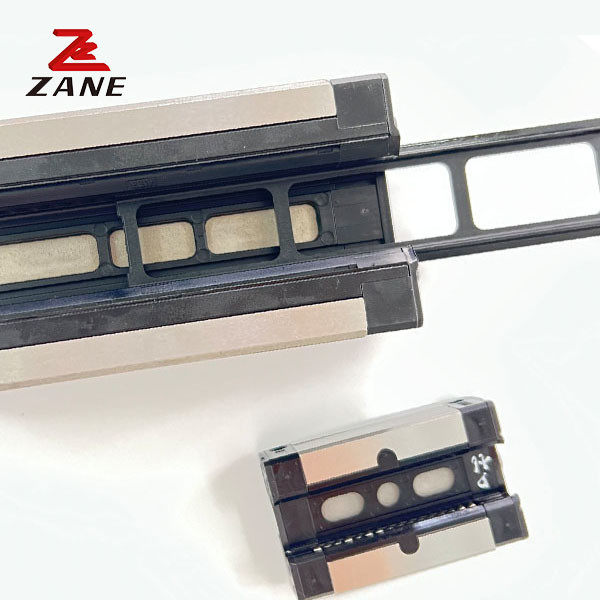

دقیق مینی خطی راه آهن راهنمای اسلاید گاراژ بلوک برای دستگاه توزیع
دقت موقعیت گذاری بالا
هنگامی که از راهنماهای خطی به عنوان راهنماهای خطی استفاده می شود، از آنجا که روش اصطکاک راهنماهای خطی اصطکاک رول است، نه تنها ضریب اصطکاک به 1/50 از راهنماهای کششی کاهش می یابد،اما شکاف بین اصطکاک پویا و اصطکاک ثابت نیز کوچک استبنابراین، زمانی که تخت در حال اجرا است، هیچ لغزش وجود دارد، و دقت موقعیت همان سطح را می توان به دست آورد.
فاصله هر سوراخ 25 میلی متر است، تعداد سوراخ ها برای طول های مختلف ریل:
200mm (8 سوراخ) ، 250mm (10 سوراخ) ، 300mm (12 سوراخ) ، 350mm (14 سوراخ)
۴۰۰ میلی متر (۱۶ سوراخ) ، ۴۵۰ میلی متر (۱۸ سوراخ) ، ۵۰۰ میلی متر (۲۰ سوراخ) ، ۵۵۰ میلی متر (۲۲ سوراخ)
2-7-2 GMW-CA/GMW-HA
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) | بار دینامیکی نامی | بار ثابت نامی |
زمان ثابت مجاز Kgf*M
(kgf • m) |
ابعاد پیچ قفل ریل کش (ملی متر) |
||||||||||||||||
| H | سلام | N | W | ب | ب. | C | . | L | MxL | Wr | ساعت | D | h | d | P | E | C ((kgf) | C ((kgf) | آقاي | MP | من | ||
| GMW3CA | 4.5 | 1 | 3 | 12 | - | - | 4.5 | 9.8 | 15 | M2xl6 | 6 | 2.8 | 4 | 1.5 | 2.4 | 15 | 10 | 29 | 54 | 0.16 | 0.09 | 0. 09 | M2x4 |
| GMW3HA | 8 | 14.6 | 20 | 38 | 91 | 0. 26 | 0.19 | 0. 19 | |||||||||||||||
| GMW5CA | 6.5 | 1.5 | 3.5 | 17 | 13 | 2 | - | 13.6 | 20.5 | . M2.5x15 | 10 | 4 | 4.8 | 1.6 | 2.9 | 20 | 10 | 48 | 92 | 0.47 | 0.22 | 0.22 | M2. 5x7 |
| GMW5HA | - | 17.6 | 24.5 | 63 | 134 | 0.7 | 0.42 | 0.42 | |||||||||||||||
| GMW7CA | 9 | 2 | 5.5 | 25 | 19 | 3 | 10 | 22 | 31.5 | M3x3 | 14 | 5.5 | 6 | 3.2 | 3.5 | 30 | 15 | 140 | 210 | 1.6 | 0. 73 | 0. 73 | M3x8 |
| GMW7HA | 19 | 32.5 | 42 | 180 | 320 | 2. 39 | L 58 | 1.58 | |||||||||||||||
| GMW9CA | 12 | 3 | 6 | 30 | 21 | 4.5 | 12 | 28.6 | 38.5 | M3x3 | 18 | 7 | 6.5 | 45 | 3.5 | 30 | 15 | 280 | 420 | 4.09 | 1.93 | 1.93 | M3x8 |
| GMW9HA | 23 | 3.5 | 24 | 40.4 | 50.5 | 350 | 600 | 5. 56 | 3.47 | 3.47 | |||||||||||||
| GMW12CA | 14 | 3 | 8 | 40 | 28 | 6 | 15 | 31 | 44 | M3x35 | 24 | 8 | 8 | 45 | 4.5 | 40 | 20 | 400 | 570 | 7.17 | 2.83 | 2.83 | M4xl0 |
| GMW12HA | 28 | 46.3 | 59 | 520 | 840 | 10. 47 | 5. 85 | 5. 85 | |||||||||||||||
| GMW15CA | 16 | 4 | 9 | 60 | 45 | 7.5 | 20 | 39.4 | 55 | M4x45 | 42 | 10 | 8 | 4.5 | 4.5 | 40 | 20 | 690 | 940 | 20.3 | 5. 78 | 5. 78 | M4xl2 |
| GMW15HA | 35 | 58.7 | 74.5 | 910 | 1410 | 30.48 | 12.5 | 12.5 | |||||||||||||||
ps:1 kgf= 9.81 N
