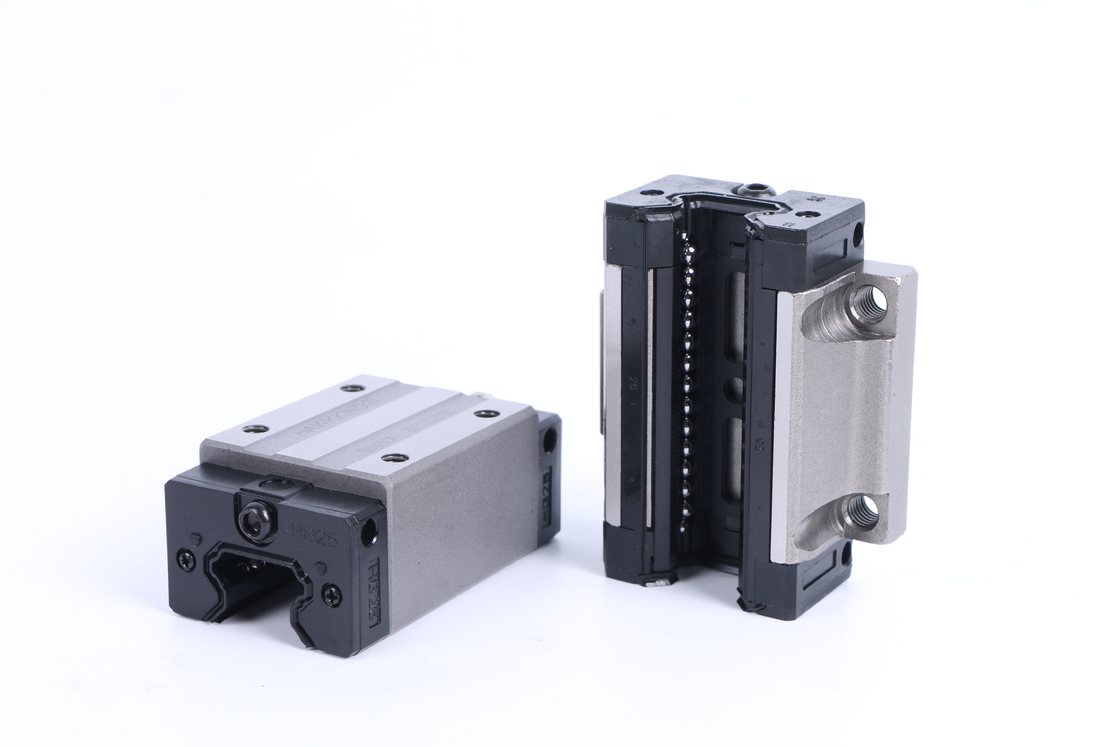

راهنمای خطی با اسلاید بلبرینگ بلوک HGH15 HGH20 HGH25 HGH30 طول سفارشی
راهنمای خطی چیست؟
راهنمای خطی یک سیستم بلوک و ریلی است که به پشتیبانی از حرکت یک برنامه کمک می کند.
راهنماهای خطی چگونه کار می کنند؟
سیستم راهنمای خطی دو بخش دارد: بلوک خطی و ریل خطی.بلوک های راهنمای خطی در طول ریل خطی در امتداد صفحه ای که برای آن قرار گرفته است به سمت پایین حرکت می کنند.
سیستم های هدایت خطی که به نام های "بلبرینگ و ریل خطی" یا "راهنماهای خطی" نیز شناخته می شوند، یک بار یا ابزار نصب شده را با استفاده از حرکت خطی دقیق و صاف پشتیبانی و هدایت می کنند.
| مدل |
اندازه ترکیبی (میلی متر) |
اندازه بلوک (میلی متر) |
اندازه ریل کشویی (میلی متر) |
پیچ و مهره های ثابت برای ریل های کشویی
اندازه
|
بار ثابت دینامیکی پایه |
بار ثابت پایه |
لحظه استاتیک مجاز |
وزن |
|
آقای
kN^n
|
نماینده مجلس
kNf
|
kNF من |
مسدود کردن
کیلوگرم
|
اسلاید
kg/n
|
| اچ |
اچمن |
ن |
دبلیو |
ب |
بمن |
سی |
لی |
L |
کمن |
جی |
Mxl |
تی |
h2 |
h3 |
دبلیوآر |
اچآر |
D |
ساعت |
د |
پ |
E |
(میلی متر) |
C(kN) |
Co(kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0.17 |
0.15 |
0.15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0.38 |
0.27 |
0.27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0.48 |
0.47 |
0.47 |
0.39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0.64 |
0.51 |
0.51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0.87 |
0.88 |
0.88 |
0.69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0.85 |
0.85 |
0.88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6. 30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155.93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
L8. |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14.15 |
11.12 |
11.12 |
9.82 |
نکاتی برای سفارش بلوک های راهنمای خطی و خطی:
(1) عرض راهنمای خطی را به ما بگویید: به عنوان مثال 9 میلی متر
(2) کد اندازه بلوک های راهنمای خطی، pls چیست؟به عنوان مثال MGN9C، HGH15CA و غیره.
(3) طول راهنمای خطی مورد نیاز شما چقدر است و چند بلوک راهنما در یک راهنمای خطی، pls؟به عنوان مثال MNG91R80MM;1 قطعه بلوک روی راهنمای خطی 80 میلی متری
همه انواعی که می توانیم راهنمای خطی تولید کنیم:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA HGH55HA HGH65HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
مزایای ما برای سری HG راهنمای خطی:
1. سیستم واحدهای کشویی کامل با دقت بالا و قابل جابجایی بدون انحراف.
2. استفاده طولانی مدت.
3. تحویل سریع و خدمات خوب.
4.سهام بزرگو به صورت عمده فروشی کم.
5. ISO9001:2008
6. رقابتیقیمت، کیفیت خوب، تحویل سریع
7.پاسخ سریع بهایمیل یا حل سریع سوالات
8. همکاری و خدمت صادقانه.
