| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |
| شماره مدل | GHH-CA/GHH-HA |

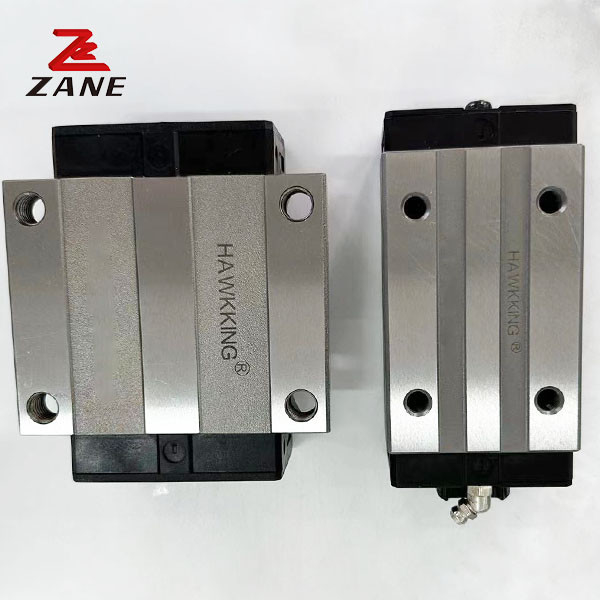

سفارشی طول خطی ریل بلوک خطی راهنمای خطی اسلاید HGH25
مواد با کیفیت بالالوله های خطی از فولاد با کیفیت بالا ساخته شده اند.طول عمرپاک کننده های روغن در هر دو طرف می توانند گرد و غبار وارد شدن به اسلایدر را کاهش دهند و عمر خدمت اسلایدر را افزایش دهند.نصبش آسونهاسلایدر از قبل نصب شده است (یک پلاگین لاستیکی برای جلوگیری از اسلایدر از پایین) ، با یک راهنمای خطی از قبل سوراخ شده است.استفادهریل های اسلایدی حرکت خطی از چاپگرهای سه بعدی، ماشین های حکاکی، ماشین آلات CNC، تجهیزات پزشکی و غیره استفاده می کنند.خدماتهر MGN12H قبل از ترک کارخانه کنترل کیفیت سختگیرانه ای را تجربه کرده است. اگر سوالی در مورد ریل خطی ما دارید، لطفاً با ما تماس بگیرید.
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی اندازه |
بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | ||||||||||||||||||||||
|
آقاي kN^n |
MP kNf |
KNF من |
بلوک کیلوگرم |
اسلاید در کیلوگرم |
||||||||||||||||||||||||||
| H | Hمن | N | W | ب | بمن | C | لی | L | Kمن | G | Mxl | T | h2 | h3 | WR | HR | D | h | d | P | E | (ملی متر) | C (((kN) | Co ((kN) | ||||||
| GHH15CA | 28 | 4.3 | 9.5 | 34 | 26 | 4 | 26 | 39.4 | 61.4 | 10 | 5.3 | M4x5 | 6 | 7.95 | 7.7 | 15 | 15 | 7.5 | 5.3 | 4.5 | 60 | 20 | M4xl6 | 11.38 | 25.31 | 0.17 | 0.15 | 0.15 | 0.18 | 1.45 |
| GHH20CA | 30 | 4.6 | 12 | 44 | 32 | 6 | 36 | 50.5 | 77.5 | 12.25 | 12 | M5x6 | 8 | 6 | 7 | 20 | 17.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 17.75 | 37.84 | 0.38 | 0.27 | 0.27 | 0.30 | 2.21 |
| GHH20HA | 50 | 65.2 | 92.2 | 12.6 | 21.18 | 48.84 | 0.48 | 0.47 | 0.47 | 0.39 | ||||||||||||||||||||
| GHH25CA | 40 | 5.5 | 48 | 35 | 6.5 | 35 | 58 | 84 | 16.8 | 12 | M6x8 | 8 | 10 | 23 | 22 | 11 | 9 | 7 | 60 | 20 | M6x20 | 26.48 | 56.19 | 0.64 | 0.51 | 0.51 | 0. 51 | 3.21 | ||
| GHH25HA | 12.5 | 50 | 78.6 | 104.6 | 19.6 | 32. 75 | 76.00 | 0.87 | 0.88 | 0.88 | 0.69 | |||||||||||||||||||
| GHH30CA | 45 | 6 | 16 | 60 | 40 | 10 | 40 | 70 | 97.4 | 20.25 | 12 | M8xl0 | 8.5 | 9.5 | 28 | 26 | 14 | 12 | 9 | 80 | 20 | 38.74 | 83.06 | 1.06 | 0.85 | 0.85 | 0.88 | 4. 47 | ||
| GHH30HA | 60 | 93 | 120.4 | 21.75 | 13.8 | M8x2ij | 47.27 | 110.13 | 1.40 | 1.47 | 1.47 | 1.16 | ||||||||||||||||||
| GHH35CA | 55 | 18 | 70 | 50 | 10 | 50 | 80 | 112.4 | 20.6 | 12 | 16 | 19.6 | 34 | 29 | 14 | 12 | 9 | 80 | 20 | 49.52 | 102.87 | 1.73 | 1.20 | 1. 20 | 1.45 | 6.30 | ||||
| GHH35HA | 1.5 | 72 | 105.8 | 138.2 | 22.5 | M8xl2 | 60.21 | 136.31 | 2.29 | 2.08 | 2.08 | 1.92 | ||||||||||||||||||
| GHH45CA | 70 | 9.5 | 86 | 60 | 13 | 60 | 97 | 139.4 | 23 | M10xl7 | 16 | 45 | 38 | 20 | 17 | 14 | 105 | M12x35 | 77.57 | 155.93 | 3.01 | 2.35 | 2.35 | 2.73 | 10.41 | |||||
| GHH45HA | 20.5 | 80 | 128.8 | 171.2 | 28.9 | 8 دلار | 30.5 | 22.5 | 94.54 | 207.12 | 4.00 | 4.07 | 4.07 | 3.61 | ||||||||||||||||
| GHH55CA | 80 | 100 | 75 | 75 | 117.7 | 166.7 | 27.35 | M12xl8 | 22 | 29 | 53 | 44 | 23 | 20 | 16 | 120 | 30 | M14x45 | 114.44 | 227. 81 | 5.66 | 4.06 | 4.06 | 4.17 | 15.08 | |||||
| GHH55HA | 13 | 23. 5 | 12. 5 | 95 | 155.8 | 204.8 | 36.4 | 12.9 | 139.35 | 301.26 | 7.49 | 7.01 | 7.01 | 5.49 | ||||||||||||||||
| GHH65CA | 90 | 15 | 126 | 76 | 25 | 70 | 144.2 | 200.2 | 43.1 | 25 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 150 | 35 | M16x50 | 163.63 | 324.71 | 10.02 | 6.44 | 6.44 | 7.00 | 21.18 | |||
| GHH65HA | 31.5 | 120 | 203.6 | 259.6 | 47.8 | 12.9 | M16x20 | 208.36 | 457.15 | 14.15 | 11.12 | 11.12 | 9.82 | |||||||||||||||||
نکاتی برای سفارش راهنمای خطی و بلوک های راهنمای خطی:
(1) به ما عرض راهنمای خطی را بگویید: به عنوان مثال 9mm
(2) کد اندازه بلوک های راهنمای خطی چیست؟ برای مثال MGN9C، HGH15CA و غیره
(3) چه طول راهنمای خطی شما نیاز دارید، و چگونه بسیاری از بلوک های راهنمای در یک راهنمای خطی، pls؟ به عنوان مثال MNG91R80MM؛ 1 پی سی از بلوک در راهنمای خطی 80mm
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
مزاياي ما براي سري راهنماي خطي:
1. سیستم واحد های لغزنده کامل با دقت بالا و می تواند بدون انحراف حرکت کند.
2. استفاده طولانی مدت
3تحویل سریع و خدمات خوب
4.ذخایر بزرگو عمده فروشی دسته های کم.
5. ISO9001:2008
6. رقابتیقیمت، کیفیت خوب، تحویل سریع.
7.پاسخ سریع بهایمیل ها یا حل سریع سوالات.
8همکاری و خدمات صادقانه
