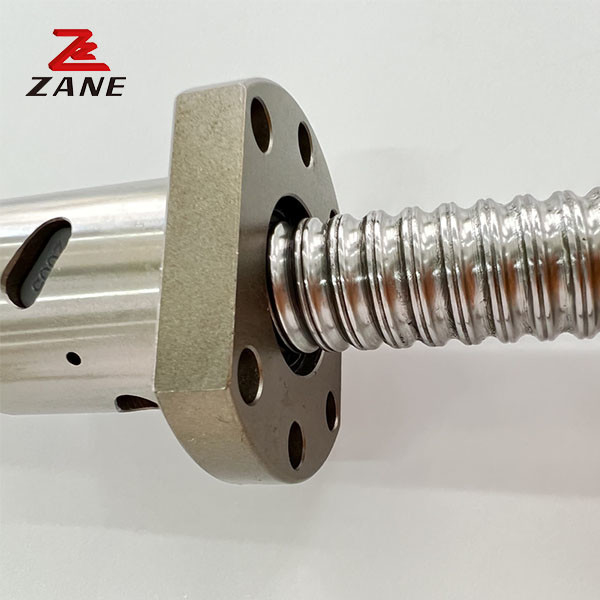

Sfur1610 پیچ سربی 10 میلی متری با سفتی بالا 16 میلی متری بال اسکرو عملکرد صاف
  • Sfur1610 پیچ سربی 10 میلی متری با سفتی بالا 16 میلی متری بال اسکرو عملکرد صاف
Sfur1610 پیچ سربی 10 میلی متری با سفتی بالا 16 میلی متری بال اسکرو عملکرد صاف

Sfur1610 پیچ سربی 10 میلی متری با سفتی بالا 16 میلی متری بال اسکرو عملکرد صاف

محل منبع چین
نام تجاری ZANE
گواهی CE，ISO
شماره مدل UFSTYPE
جزئیات محصول
نام محصول:
پیچ سرب توپ
قطر پیچ:
12-100 میلی متر
مسدود کردن:
فلنج
درخواست:
قطعات ماشینکاری Cnc
خدمات سفارشی:
حمایت کردن
اندازه (سانتی متر):
100*15*10 سانتی متر
طول:
3000 میلی متر
نخ:
معمولا نخ سمت راست
برجسته:

Sfur1610 10mm پیچ سرب

,

عملکرد صاف 10mm پیچ سرب

,

سفتی بالا 16mm BallScrew

توضیحات محصول

UFSTYPE پیچ توپ با مغز Sfur1610 قطر 16mm با سرب 10mm



مشخصات پیچ توپ:


1قابل اعتماد بودن
دارای استانداردهای کنترل کیفیت بسیار سختگیرانه ای است که تمام فرآیندهای تولید را پوشش می دهد. با روانکاری و استفاده مناسب، کار بدون مشکل برای مدت طولانی امکان پذیر است.

2. عملیات به آرامی
عملکرد بالا پیچ های توپ بسیار بالاتر از پیچ های معمولی است. چرخش مورد نیاز کمتر از 30٪ است. حرکت خطی را می توان به راحتی از حرکت چرخش تغییر داد.

3سفتی بالا و بارگذاری
زمانی که محوری plدر مجموعه های معمول پیچ مغز، تورم حرکتی بیش از حد می شود و عملکرد صاف نیست.بازی محوری در TBI MOTION پیچ توپ دقیق می تواند با بارگذاری از قبل به صفر کاهش یافته و یک کار خفیف صاف هنوز هم ممکن استبنابراین می توان در یک زمان، تورم پایین و سفتی بالا را به دست آورد. پیچ های توپ TBI MOTION دارای پروفایل های شکاف قوس گوتیک (شکل 1.2) هستند که امکان دستیابی به این شرایط را فراهم می کنند.





مدل قطر بیرونی سرب قطر توپ فولادی اندازه مغز بازنهاي گره دار بار نامی پویا بار نامی استاتیک

سفت

kgf/μm
d من آره D A ب L W H X ق n در حدود کوآ k
01204-T4 12 4 2.5 24 40 10 40 32 30 4. 5 - 4x1 902 1884 26
01604-T4 16 4 2. 381 28 48 10 40 38 40 5.5 M6 4x1 973 2406 32
01605-T3 5 3.175 28 48 10 42 38 40 5.5 M6 3x1 780 1168 32
01605-T4 5 3.175 28 48 10 50 38 40 5. 5 M6 4x1 1380 3052 32
01610-T3 10 3.175 28 48 10 57 38 40 5.5 M6 3x1 1103 2401 26
02004-T4 20 4 2.381 36 58 10 42 47 44 6.6 M6 4x1 1066 2987 38
02005-T4 5 3. 175 36 58 10 51 47 44 6. 6 M6 4x1 1551 3875 39
02504-T4 25 4 2. 381 40 62 10 42 51 48 6.6 M6 4x1 1180 3795 43
02505-T4 5 3.175 40 62 10 51 51 48 6.6 M6 4x1 1724 4904 45
02506-T4 6 3. 969 40 62 10 54 51 48 6.6 M6 4x1 2318 6057 47
02508-T4 8 4. ۷۶۲ 40 62 10 63 51 48 6.6 M6 4x1 2963 7313 49
02510-T4 10 4. ۷۶۲ 40 62 12 85 51 48 6.6 M6 4x1 2954 7295 50
03204-T4 32 4 2. 381 50 80 12 44 65 62 9 M6 4x1 1296 4838 51
03205-T4 5 3. 175 50 80 12 52 65 62 9 M6 4x1 1922 6343 54
03206-T4 6 3. 969 50 80 12 57 65 62 9 M6 4x1 2632 7979 57
03208-T4 8 4. ۷۶۲ 50 80 12 65 65 62 9 M6 4x1 3387 9622 60
03210-T4 10 6. 350 50 80 12 90 65 62 9 M6 4x1 4805 12208 61
04005-T4 40 5 3. 175 63 93 14 55 78 70 9 M8 4x1 2110 7988 63
04006-T4 6 3. 969 63 93 14 60 78 70 9 M6 4x1 2873 9913 66
04008-T4 8 4. ۷۶۲ 63 93 14 67 78 70 9 M6 4x1 3714 11947 70
04010-T4 10 6. 350 63 93 14 93 78 70 9 M8 4x1 5399 15500 73
05010-T4 50 10 6. 350 75 110 16 93 93 85 11 M8 4x1 6004 19614 85
05020-T4 20 7. 144 75 110 16 138 93 85 11 M8 4x1 7142 22588 94
06310-T4 63 10 6. 350 90 125 18 98 108 95 11 M8 4x1 6719 25358 99
06320-T4 20 9. 525 95 135 20 149 115 100 13.5 M8 4x1 11444 36653 112
08010-T4 80 10 6. 350 105 145 20 98 125 110 13.5 M8 4x1 7346 31953 109
08020-T4 20 9. 525 125 165 25 154 145 130 13.5 M8 4x1 12911 47747 138
10020-T4 100 20 9. 525 150 202 30 180 170 155 17.5 M8 4x1 14303 60698 162







جدول مقایسه مشخصات اندازه استاندارد





مدل کلاس دقت سرب جهت رشته تعداد رشته





کد پیچ استاندارد





انواع مغز قابل استفاده

قطر بیرونی

d



سرب 1

قطر گره

آره

 L/R
40 5 3.175 C7,C5,C3 R/L 1 04005 من، تو، من
6 3.969 C7,C5,C3 R 1 04006 U
8 4.762 C7,C5,C3 R 1 04008 U
10 6.35 C7,C5,C3 R/L 1 04010 من، تو
40 6.35 C7,C5,C3 R 2 04040 E
80 6.35 C7,C5,C3 R 2 04080 E
50 5 3.175 C7,C5,C3 R 1 05005 S
10 6.35 C7,C5,C3 R/L 1 05010 من، تو
50 7.938 C7,C5,C3 R 2 05050 E
100 7.938 C7,C5,C3 R 2 50100 E
63 10 6.35 C7,C5,C3 R 1 06310 من، تو
20 9.525 C7,C5,C3 R 1 06320 U
80 10 6.35 C7,C5,C3 R 1 08010 من، تو
20 9.525 C7,C5,C3 R 1 08020 U





جدول مقایسه مشخصات اندازه استاندارد پیچ تراش دقیق





مدل کلاس دقت سرب جهت رشته تعداد رشته





کد پیچ استاندارد





انواع مغز قابل استفاده

قطر بیرونی

d



سرب 1

 قطر دانه ها Da L/R
4 1 0.8 C7,C5,C3 R 1 00401 م
6 1 0.8 C7,C5,C3 R 1 00601 م
8 1 0.8 C7,C5,C3 R/L 1 00801 م
2 1.2 C7,C5,C3 R/L 1 00802 م
2.5 1.2 C7,C5,C3 R 1 0082.5 M,T
10 2 1.2 C7,C5,C3 R/L 1 01002 M,T
4 2 C7,C5,C3 R 1 01004 M,T
12 2 1.2 C7,C5,C3 R/L 1 01202 م
4 2.5 C7,C5,C3 R 1 01204 U,T
5 2.5 C7,C5,C3 R 1 01205-A U,T,S
5 2.5 C7,C5,C3 R 1 01205-B م
10 2.5 C7,C5,C3 R 2 01210-B VS
14 2 1.2 C7,C5,C3 R/L 1 01402 م
4 2.5 C7,C5,C3 R 1 01404 T
16 2 1.2 C7,C5,C3 R/L 1 01602 م
4 2.381 C7,C5,C3 R 1 01604 (N) من، تو
5 3.175 C7,C5,C3 R/L 1 01605 من، تو
10 3.175 C7,C5,C3 R/L 2 01610 من، تو
16 2.778 C7,C5,C3 R 2 01616 E
32 2.778 C7,C5,C3 R 2 01632 E
20 4 2.381 C7,C5,C3 R 1 02004 (N) من، تو
5 3.175 C7,C5,C3 R/L 1 02005 من، تو، تو
10 3.969 C7,C5,C3 R 1 02010 VS
20 3.175 C7,C5,C3 R 2 02020 VS,E,S
40 3.175 C7,C5,C3 R 2 02040 E
25 4 2.381 C7,C5,C3 R 1 02504 (N) من، تو
5 3.175 C7,C5,C3 R/L 1 02505 من، تو، تو
6 3.969 C7,C5,C3 R 1 02506 U
8 4.762 C7,C5,C3 R 1 02508 U
10 4.762 C7,C5,C3 R 1 02510-A من، تو
25 3.969 C7,C5,C3 R 2 02525 E
50 3.969 C7,C5,C3 R 2 02550 E
32 4 2.381 C7,C5,C3 R 1 03204 (N) من، تو
5 3.175 C7,C5,C3 R/L 1 03205 من، تو، من
6 3.969 C7,C5,C3 R 1 03206 U
8 4.762 C7,C5,C3 R 1 03208 U
10 6.35 C7,C5,C3 R/L 1 03210 من، تو
20 6.35 C7,C5,C3 R 1 03220 E
32 4.762 C7,C5,C3 R 2 03232 E
64 4.762 C7,C5,C3 R 2 03264 E
