| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |
| شماره مدل | TRSTYPE |

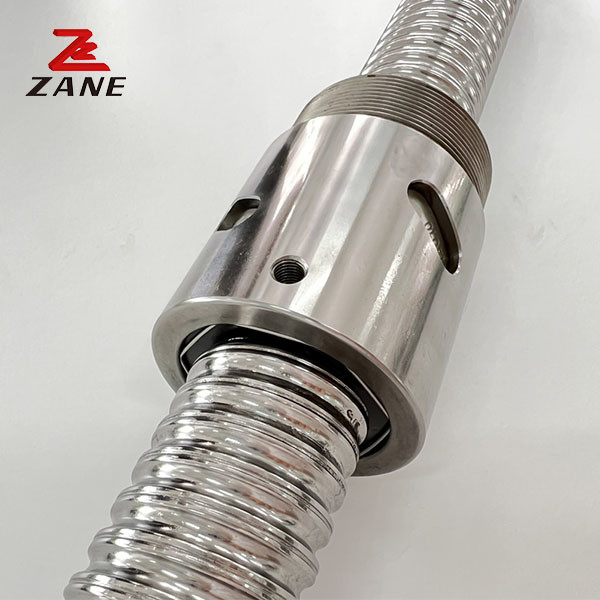

TRSTYPE مونتاژ مغز فولاد ضد زنگ خرد کردن دقیق بالا بال پیچ پرت
پیچ های توپ شامل یک پیچ پیچ و یک مغز است که با عناصر رولینگ که از طریق مکانیسم بازگشت چرخه می کنند، ترکیب شده است. پیچ های توپ حرکت چرخش را به حرکت خطی تبدیل می کنند.و معمولا در ماشین آلات صنعتی و ماشین آلات دقیق استفاده می شوند.شرکت هیوینطیف گسترده ای از پیکربندی های پیچ های توپ را برای برآورده کردن نیازهای خاص شما فراهم می کند. Hiwin توانایی تولید پیچ های توپ زمین کلاس JIS C0 را دارد،و کلاس DIN 5 (تا 23 میکران) برای پیچ های بالی با دقتاز 4mm تا 120mm و با مقادیر Dm-N تا 220000.
پیچ های دقیق Hiwin از طریق یک فرآیند خرد کردن پیچ پیچ ساخته می شوند. پیچ های کره زمین دقیق دقت موقعیت و تکرار پذیری بالایی را فراهم می کنند.حرکت صاف و عمر طولانیاین پیچ های توپ با کارایی بالا یک راه حل عالی برای کاربردهای مختلف هستند.
| مدل | قطر بیرونی | سرب | قطر توپ فولادی | اندازه مغز | بازنهاي گره دار | بار نامی پویا | بار نامی استاتیک |
kgf سخت μm |
|||||||
| d | من | آره | D(g6) | A | ب | L | LI | N | L2 | ق | n | در حدود | کوآ | k | |
| 0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
