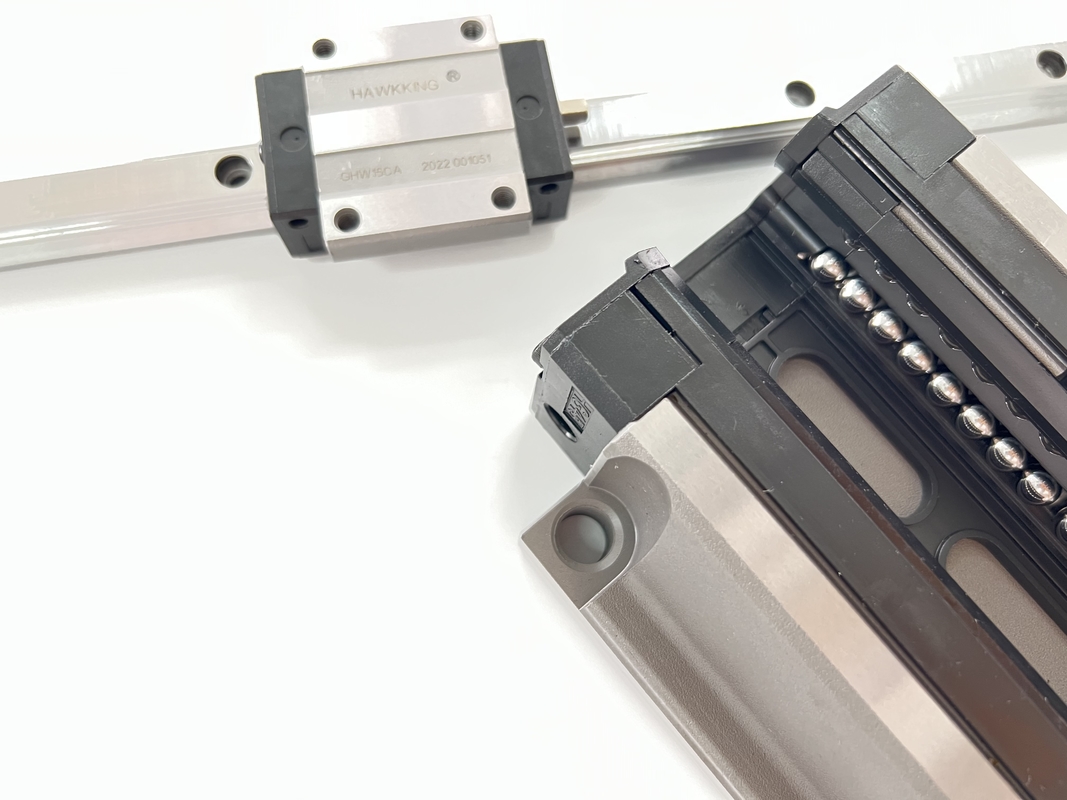

راهنماهای خطی HGW15
  • راهنماهای خطی HGW15
راهنماهای خطی HGW15

راهنماهای خطی HGW15

محل منبع چین
نام تجاری ZANE
گواهی CE，ISO
شماره مدل HGW15
جزئیات محصول
نام محصول:
راهنمای ریل خطی کوچک
مواد:
فولاد
ارتفاع ترکیبی:
4-20 میلی متر
ارتفاع ریل کشویی:
1-5 میلی متر
کاربرد:
دستگاه
تایپ کنید:
راهنمای حرکت خطی
سلسله:
HGW15
مسدود کردن:
فلنج
برجسته کردن:

راهنماهای خطی HGW15

,

راهنماهای خطی 5 میلی متر

,

راهنمای خطی بلبرینگ 20 میلی متر

توضیحات محصول

بلوک راهنما خطی مشخصات Ghw راهنمای خطی HGW15

می تواند بار جهت بالا، پایین، چپ و راست را به طور همزمان تحمل کند
به دلیل طراحی ساختار دسته ای ویژه ریل کشویی خطی، می تواند بارها را در جهات بالا، پایین، چپ و راست به طور همزمان تحمل کند، برخلاف راهنمای کشویی که می تواند بار جانبی را در جهت تماس موازی تحمل کند. سطح، که به راحتی باعث دقت عملکرد دستگاه می شود.


مدل اندازه ترکیبی (میلی متر) اندازه بلوک (میلی متر) اندازه ریل کشویی (میلی متر)

پیچ و مهره های ثابت برای ریل های کشویی
اندازه

 بار ثابت دینامیکی پایه بار ثابت پایه لحظه استاتیک مجاز وزن
آقای kN-m

Mp
kN-m

 kN-m من

مسدود کردن
کیلوگرم

اسلاید
kgAi
اچ سلام ن دبلیو ب بی ج U L Kl جی M (A/B) تی Ti h2 h3 Wr ساعت D ساعت د پ E (میلی متر) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


راهنماهای خطی HGW15 0راهنماهای خطی HGW15 1
