راهنمای حرکت خطی
>
|
| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE,ISO |

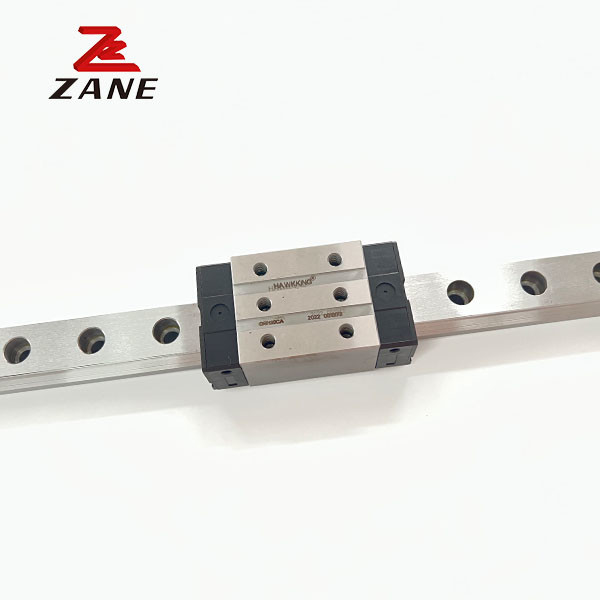

مسیر خطی سری GR به جای توپ های فولادی یک رول به عنوان عنصر رولینگ دارد.
سری رولر دارای سفتی فوق العاده بالا و ظرفیت حمل بسیار بالا است. ریل راهنمای خطی سری GR با زاویه 45 درجه تماس طراحی شده است.انحراف لاستیک سطح تماس خطی، در طول بار، به شدت کاهش می یابد و در نتیجه سفتی بیشتر و ظرفیت بار بیشتر در تمام 4 جهت بار را ارائه می دهد.سری GR دارای عملکرد بالا است که تولید با دقت بالا را فراهم می کند و عمر طولانی تری را به دست می آورد.
این دستگاه دارای یک بار یکسان در چهار جهت (بالا / پایین / راست / چپ) و خود تراز برای جذب قابلیت خطای نصب است.
ریل اسلایدی خطی به عنوان یک نوع راهنمای رولینگ، که توسط قدرت بین توپ فولادی گردش نامحدود در اسلایدر و مسیر لغزنده اجرا می شود،در امتداد پلت فرم بار دوره لغزنده می تواند به راحتی حرکت خطی با دقت بالا را انجام دهد.
ریل اسلایدی خطی به عنوان یک نوع راهنمای رولینگ، که توسط قدرت بین توپ فولادی گردش نامحدود در اسلایدر و مسیر لغزنده اجرا می شود،در امتداد پلت فرم بار دوره لغزنده می تواند به راحتی حرکت خطی با دقت بالا را انجام دهد.
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی اندازه
|
بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | |||||||||||||||||||||||||
| مامان kN-m |
Mp kN-m |
من kN-m |
بلوک کیلوگرم |
اسلاید وزن: |
|||||||||||||||||||||||||||||
| H | H₁ | N | W | ب | ب₁ | C | C₁ | L₁ | L | K₁ | K₂ | G | م | T | T₁ | H₂ | H₃ | Wg | Hg | D | h | d | P | E | (ملی متر) | C (((kN) | C₀(kN) | ||||||
| GRW15CC | 24 | 4 | 16 | 47 | 38 | 4.5 | 30 | 26 | 45 | 68 | 11.4 | 4.7 | 5.3 | M5 | 6 | 6.95 | 3.6 | 6.1 | 15 | 16.5 | 7.5 | 5.7 | 4.5 | 30 | 20 | M4x16 | 11.3 | 24 | 0.311 | 0.173 | 0.173 | 0.22 | 1.8 |
| GRW20CC | 30 | 5 | 21.5 | 63 | 53 | 5 | 40 | 35 | 57.5 | 86 | 13.8 | 6 | 5.3 | M6 | 8 | 10 | 4.3 | 4.3 | 20 | 21 | 9.5 | 8.5 | 6 | 30 | 20 | M5x20 | 21.3 | 46.7 | 0.647 | 0.46 | 0.46 | 0.47 | 2.76 |
| GRW20HC | 77.5 | 106 | 23.8 | 26.9 | 63 | 0.872 | 0.837 | 0.837 | 0.63 | ||||||||||||||||||||||||
| GRW25CC | 36 | 5.5 | 23.5 | 70 | 57 | 6.5 | 45 | 40 | 64.5 | 97.9 | 15.75 | 7.25 | 12 | M8 | 9.5 | 10 | 6.2 | 6 | 23 | 23.6 | 11 | 9 | 7 | 30 | 20 | M6x20 | 27.7 | 57.1 | 0.758 | 0.605 | 0.605 | 0.72 | 3.08 |
| GRW25HC | 81 | 114.4 | 24 | 33.9 | 73.4 | 0.975 | 0.991 | 0.991 | 0.91 | ||||||||||||||||||||||||
| GRW30CC | 42 | 6 | 31 | 90 | 72 | 9 | 52 | 44 | 71 | 109.8 | 17.5 28.5 |
8 | 12 | M10 | 9.5 | 10 | 6.5 | 7.3 | 28 | 28 | 14 | 12 | 9 | 40 | 20 | M8x25 | 39.1 | 82.1 | 1.445 | 1.06 | 1.06 | 1.16 | 4.41 |
| GRW30HC | 93 | 131.8 | 48.1 | 105 | 1.846 | 1.712 | 1.712 | 1.52 | |||||||||||||||||||||||||
| GRW35CC | 48 | 6.5 | 33 | 100 | 82 | 9 | 62 | 52 | 79 | 124 | 16.5 | 10 | 12 | M10 | 12 | 13 | 9 | 12.6 | 34 | 30.2 | 14 | 12 | 40 | 20 | M8x25 | 57.9 | 105.2 | 2.17 | 1.44 | 1.44 | 1.75 | 6.06 | |
| GRW35HC | 106.5 | 151.5 | 30.25 | 73.1 | 142 | 2.93 | 2.6 | 2.6 | 2.40 | ||||||||||||||||||||||||
| GRW45CC | 60 | 8 | 37.5 | 120 | 100 | 10 | 80 | 60 | 106 | 153.2 | 21 | 10 | 12.9 | M12 | 14 | 15 | 10 | 14 | 45 | 38 | 20 | 17 | 14 | 52.5 | 22.5 | M12x35 | 92.6 | 178.8 | 4.52 | 3.05 | 3.05 | 3.43 | 9.97 |
| GRW45HC | 139.8 | 187 | 37.9 | 116 | 230.9 | 6.33 | 5.47 | 5.47 | 4.57 | ||||||||||||||||||||||||
| GRW55CC | 70 | 10 | 43.5 | 140 | 116 | 12 | 95 | 70 | 125.5 | 183.7 | 27.75 | 12.5 | 12.9 | M14 | 16 | 17 | 12 | 7.5 | 53 | 44 | 23 | 20 | 16 | 60 | 30 | M14x45 | 130.5 | 252 | 8.01 | 5.4 | 5.4 | 5.43 | 13.98 |
| GRW55HC | 173.8 | 232 | 51.9 | 167.8 | 348 | 11.15 | 10.25 | 10.25 | 7.61 | ||||||||||||||||||||||||
| GRW65CC | 90 | 12 | 53.5 | 170 | 142 | 14 | 110 | 82 | 160 | 232 | 40.8 | 15.8 | 12.9 | M16 | 22 | 23 | 15 | 15 | 63 | 53 | 26 | 22 | 18 | 75 | 35 | M16x50 | 213 | 411.6 | 16.20 | 11.59 | 11.59 | 11.63 | 20.22 |
| GRW65HC | 223 | 295 | 72.3 | 275.3 | 572.7 | 22.55 | 22.17 | 22.17 | 16.58 | ||||||||||||||||||||||||
1دقت بالا: دقت ساخت ریل راهنما بسیار بالا است و می تواند به دقت سطح میکرونی برسد.به طوری که می تواند به خوبی حفظ حرکت خطی و ثبات قطعات متحرک.
2مقاومت خوب در برابر فرسایش: مواد ریل راهنما معمولاً از مواد سخت و مقاوم در برابر فرسایش مانند فولاد، مس، آلومینیوم، تیتانیوم و غیره ساخته می شوند.که می تواند عمر طولانی مدت راه آهن راهنما را تضمین کند.
3مقاومت بار قوی: ریل راهنما می تواند به بار محوری و شعاعی بزرگ مقاومت کند و می تواند نیازهای مشخصات مختلف ماشین آلات و تجهیزات را برآورده کند.
4سفتی بالا: سفتی ریل راهنما خوب است، که می تواند به طور موثر در برابر گشتاور خارجی و نیروی خم شدن مقاومت کند و ثبات قطعات متحرک را تضمین کند.
5حرکت صاف: سطح ریل راهنما به طور خاص درمان می شود، ضریب اصطکاک کوچک است، حرکت پایدار است و ایجاد رکود و از دست دادن اصطکاک آسان نیست.
