| محل منبع | China |
| نام تجاری | ZANE |
| گواهی | CE,ISO |
راهنمای حرکت خطی یک سیستم حرکت خطی قابل اعتماد و دقیق است که برای ارائه عملکرد بالا و بهره وری طراحی شده است در حالی که اطمینان از نگهداری کم، سطح ارتعاش پایین،سطح کم سر و صدا و ضمانت طولانیآن را با یک ریل راهنمای سبک وزن و بسیار با دوام مجهز است، اجازه می دهد تا برای حرکت خطی صاف و دقیق.راه آهن راهنما از مواد با کیفیت بالا ساخته شده است که ثبات طولانی مدت و مقاومت در برابر فرسایش را تضمین می کندبا ضمانت طولانی و نیاز به نگهداری کم، راهنمای حرکت خطی یک راه حل قابل اعتماد و اقتصادی برای طیف گسترده ای از برنامه های کاربردی حرکت خطی فراهم می کند.نصب و استفاده از آن آسان است، که آن را انتخاب ایده آل برای طیف گسترده ای از کاربردهای صنعتی، از خودرو و هوافضا به تولید پزشکی و صنعتی می کند.سطح کم سر و صدای و ارتعاش آن را مناسب برای هر دو برنامه های داخلی و خارجیوزن کم ریل راهنما امکان نصب و نگهداری آسان را فراهم می کند، در حالی که ضمانت طولانی اطمینان را تضمین می کند.
| مدل | اندازه ترکیبی (ملی متر) | اندازه بلوک ((ملی متر) | اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی اندازه |
بار ثابت دینامیکی پایه | بار پایه ثابت ثابت | زمان ثابت مجاز | وزن | |||||||||||||||||||||||||
| آقاي KN-m |
Mp kN-m |
. ک-ن-م |
بلوک کیلوگرم |
اسلاید کیلوگرم |
|||||||||||||||||||||||||||||
| H | سلام | N | W | ب | دو | C | لی | L | کی | کی | G | Mxl | T | H2 | h3 | w/ | ساعت | D | h | d | P | E | (ملم) | C (((kN) | Co ((kN) | ||||||||
| GEH15SA | 24 | 4.5 | 9.5 | 34 | 26 | 4 | - | 23.1 | 40.1 | 14.8 | 3.5 | 5.7 | M4x6 | 6 | 5.5 | 6 | 15 | 12.5 | 6 | 4.5 | 3.5 | 60 | 20 | M3xl6 | 5.35 | 9.40 | 0.08 | 0.04 | 0.04 | 0.09 | 1.25 | ||
| GEH15CA | 26 | 39.8 | 56.8 | 10.15 | 7.83 | 16.19 | 0.13 | 0.10 | 0.10 | 0.15 | |||||||||||||||||||||||
| GEH20SA | 28 | 6 | 11 | 42 | 32 | 5 | - | 29 | 50 | 18.75 | 4.15 | 12 | M5x7 | 7.5 | 6 | 6 | 20 | 15.5 | 9.5 | 8.5 | 6 | 60 | 20 | M5xl6 | 7.23 | 12.74 | 0.13 | 0.06 | 0.06 | 0.15 | 2.08 | ||
| GEH20CA | 32 | 48.1 | 69.1 | 12.3 | 10.31 | 21.13 | 0.22 | 0.16 | 0.16 | 0.24 | |||||||||||||||||||||||
| GEH25SA | 33 | 7 | 12.5 | 48 | 35 | 6.5 | - | 35.5 | 59.1 | 21.9 | 4.55 | 12 | M6x9 | 8 | 8 | 8 | 23 | 18 | 11 | 9 | 7 | 60 | 20 | M6x20 | 11.40 | 19.50 | 0.23 | 0.12 | 0.12 | 0.25 | 2.67 | ||
| GEH25CA | 35 | 59 | 82.6 | 16.15 | 16.27 | 32.40 | 0.38 | 0.32 | 0.32 | 0.41 | |||||||||||||||||||||||
| GEH30SA | 42 | 10 | 16 | 60 | 40 | 10 | - | 41.5 | 69.5 | 26.75 | 6 | 12 | M3xl2 | 9 | 8 | 9 | 28 | 23 | 11 | 9 | 7 | 80 | 20 | M6x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 4.35 | ||
| GEH30CA | 40 | 70.1 | 98.1 | 21.05 | 23.70 | 47.46 | 0.68 | 0.55 | 0.55 | 0.76 | |||||||||||||||||||||||
| GEH35SA | 48 | 11 | 18 | 70 | 50 | 10 | - | 45 | 75 | 28.5 | 7 | 12 | M8xl2 | 10 | 8.5 | 8.5 | 34 | 27.5 | 14 | 12 | 9 | 80 | 20 | M8x25 | 16.42 | 28.10 | 0.40 | 0.21 | 0.21 | 0.45 | 6.14 | ||
| GEH35CA | 50 | 78 | 108 | 20 | 33.35 | 64.84 | 0.98 | 0.69 | 0.69 | 1.13 | |||||||||||||||||||||||
نام تجاری: ZANE

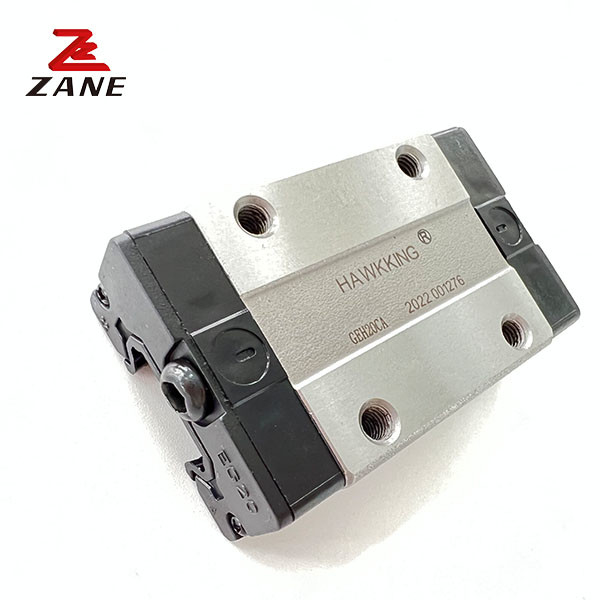

شماره مدل: GEH25CA
محل پیدایش: چین
گواهینامه: CE، ISO
حداقل مقدار سفارش: مذاکره
قیمت: مذاکره
جزئیات بسته بندی: بسته بندی استاندارد کارتن صادراتی، کیس چوبی، کارت فوم در داخل برای حفاظت.
زمان تحویل: سه روز بعد از تایید سفارش
شرایط پرداخت: L/C، T/T
ویژگی های کلیدی:
سیستم راهنمای حرکت خطی ZANE مشتریان را با بالاترین کیفیت راهنمای خطی، ریل راهنمای خطی، راهنمای حرکت خطی، پرتگاه خطی و پرتگاه های خطی در بازار فراهم می کند.سیستم های راهنمای حرکت خطی ما عملکرد مطلوبی را ارائه می دهند، دقت و قابلیت اطمینان برای تمام پروژه های شما. هر محصول با ضمانت طولانی و طیف گسترده ای از دما پشتیبانی می شود.
در هر زمان با ما تماس بگیرید
