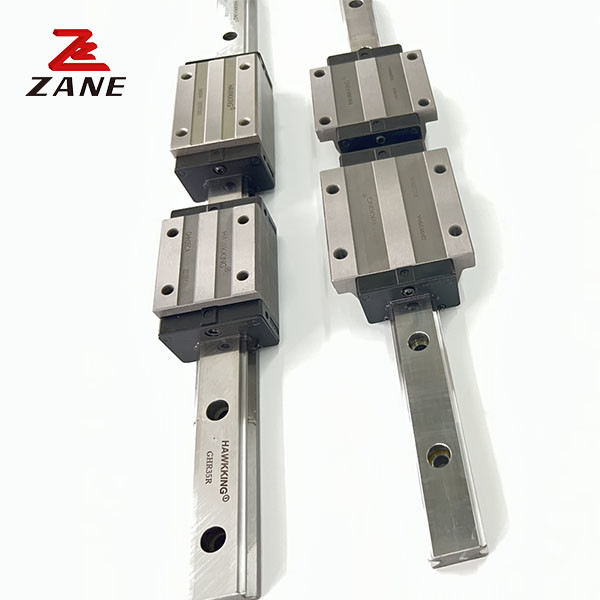

ریل های کشویی خطی سنگین با بلوک
  • ریل های کشویی خطی سنگین با بلوک
ریل های کشویی خطی سنگین با بلوک

ریل های کشویی خطی سنگین با بلوک

محل منبع چین
نام تجاری ZANE
گواهی CE，ISO
شماره مدل ZANE-GEW
جزئیات محصول
نام محصول:
راهنمای ریل خطی کوچک
مواد:
فولاد
نوع:
راهنمای خطی و بلوک کالسکه
طول:
بر اساس نیاز برش دهید
درخواست:
دستگاه
ویژگی:
قابل تعویض با HIWIN
استاندارد:
CE، RoHS
درخواست:
قطعات ماشینکاری Cnc
برجسته کردن:

ریل کشویی خطی سنگین GEW15CA

,

ریل کشویی خطی سنگین با بلوک

,

ریل راهنمای خطی ROHS cnc

توضیحات محصول

GEW15CA راهبری خطی راهبری خطی با بلوک



راهنماهای خطی عملکرد هدایت دقیق برای موقعیت دادن بارهای همراه با عناصر محرک حرکت خطی مانند محرک ها یا پیچ های توپ را فراهم می کنند.محدوده خطي ما شامل راهنماي ريل دقيقاز چند میکرومن حرکت تا چندین متر حرکت،تقریباً هر برنامه حرکتی دقیق در محیط های صنعتی یا اداری امکان پذیر استاستاندارد سازی بالا محصولات، قطعات با کیفیت بالا را حتی برای کاربردهایی که حداقل اصطکاک و یا درخواست انتشار سر و صدا دارند، فراهم می کند.



مدل اندازه ترکیبی (ملی متر) اندازه بلوک ((ملی متر) اندازه ریل اسلایدی ((ملی متر)

پیچ های ثابت برای ریل های اسلایدی

اندازه

 بار ثابت دینامیکی پایه بار پایه ثابت ثابت زمان ثابت مجاز وزن
آقاي KN-m

Mp

kN-m

 . ک-ن-م

بلوک

کیلوگرم

اسلاید

کیلوگرم
H سلام N W ب دو C L1 L کی K2 G م T تو h2 h3 Wr ساعت D h d P E (nnn) C (((kN) Co ((kN)
GEW15SA 24 4.5 18.5 52 41 5.5 - 23.1 40.1 14.8 3.5 5.7 M5/φ4.5 5 7 5.5 6 15 12.5 6 4.5 3.5 60 20 M3xl6 5.35 9.40 0.08 0.04 0.04 0.12 1.25
GEW15CA 26 39.8 56.8 10.15 7.83 16.19 0.13 0.10 0.10 0.21
GEW20SA 28 6 19.5 59 49 5 - 29 50 18.75 415 12 M6/φ5.5 7 9 6 6 20 15.5 9.5 8.5 6 60 20 M5xl6 7.23 12.74 0.13 0.06 0.06 0.19 2.08
GEW20CA 32 48.1 69.1 12.3 10.31 21.13 0.22 0.16 0.16 0.32

GEW25SA

GEW25CA

 33 7 25 73 60 6.5 一 35.5 59.1 21.9 4.55 12 M8/φ7 g 10 8 8 23 18 11 9 7 60 20 M6x20 11.40 19.50 0.23 0.12 0.12 0.35 2.67
35 59 82.6 16.15 16.27 32.40 0.38 0.32 0.32 0.59
GEW30SA 42 10 31 90 72 9 - 41.5 69.5 26.75 6 12 M10/φ9 7 10 8 9 28 23 11 9 7 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW30CA 40 70.1 98.1 21.05 23.70 47.46 0.68 0.55 0.55 1.04
GEW35SA 48 11 33 100 82 9 - 45 75 28.5 7 7 M10/φ9 10 13 &5 &5 34 27.5 14 12 9 80 20 M6x25 16.42 28.10 0.40 0.21 0.21 0.62 4.35
GEW35CA 50 78 108 20 23.70 47.46 0.68 0.55 0.55 1.04

ریل های کشویی خطی سنگین با بلوک 0
