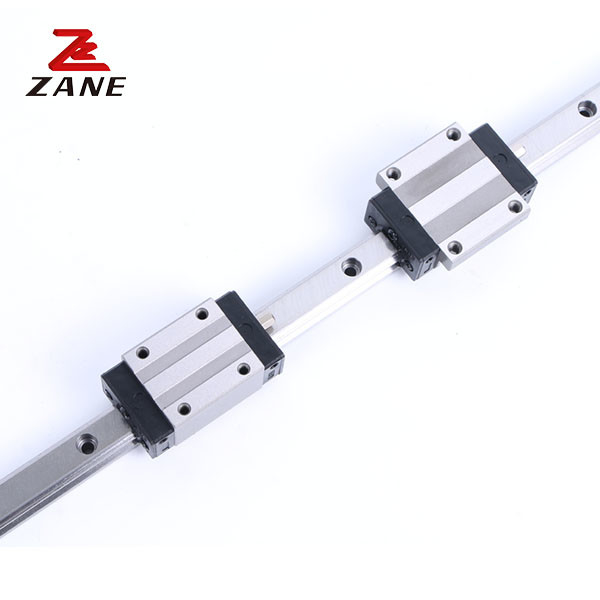

ریل راهنمای خطی 12 میلی متری و محموله برای چاپگر 3D
مقدمه
-
محصولات حرکت خطی و تکنولوژی به طور گسترده ای برای تجهیزات مکانیکی خودکار تحت دقت مشترک استفاده می شود.
-
این دستگاه دارای مقادیر بار مساوی در جهت شعاعی، شعاعی عقب و جانبی است و برای جذب خطای نصب خود تنظیم می شود.
-
سری MG با طراحی کوچک و سبک برای تجهیزات کوچک مناسب است. تمام مواد از فولاد ضد زنگ و فولاد آلیاژ مخصوص برای توانایی ضد خوردگی هستند.
-
طراحی تماس قوس گوتیک دارای سفتی بالا و ویژگی دقت در همه جهت ها است. توپ های فولادی توسط نگهدارنده کوچک محدود می شوند تا هنگام برداشتن بلوک MG Series بدون از دست دادن توپ ها.
-
طراحی عرض بزرگتر ، سری MGW ، ظرفیت بار محرک را افزایش داده است. طراحی تماس قوس گوتیک دارای ویژگی سفتی بالا در همه جهت ها است.توپ های فولادی توسط نگهدارنده کوچک محدود می شوند بنابراین بدون از دست دادن توپ ها هنگام برداشتن بلوک از راه آهن.
-
تمام قطعات فلزی از فولاد ضد زنگ / فولاد کروم شده برای توانایی ضد خوردگی ساخته شده اند.
| مدل |
اندازه ترکیبی (ملی متر) |
اندازه بلوک ((ملی متر) |
اندازه ریل اسلایدی ((ملی متر) |
پیچ های ثابت برای ریل های اسلایدی
اندازه
|
بار ثابت دینامیکی پایه |
بار پایه ثابت ثابت |
زمان ثابت مجاز |
وزن |
|
آقاي
kN^n
|
MP
kNf
|
KNF من |
بلوک
کیلوگرم
|
اسلاید
در کیلوگرم
|
| H |
Hمن |
N |
W |
ب |
بمن |
C |
لی |
L |
Kمن |
G |
Mxl |
T |
h2 |
h3 |
WR |
HR |
D |
h |
d |
P |
E |
(ملی متر) |
C (((kN) |
Co ((kN) |
| GHH15CA |
28 |
4.3 |
9.5 |
34 |
26 |
4 |
26 |
39.4 |
61.4 |
10 |
5.3 |
M4x5 |
6 |
7.95 |
7.7 |
15 |
15 |
7.5 |
5.3 |
4.5 |
60 |
20 |
M4xl6 |
11.38 |
25.31 |
0.17 |
0.15 |
0.15 |
0.18 |
1.45 |
| GHH20CA |
30 |
4.6 |
12 |
44 |
32 |
6 |
36 |
50.5 |
77.5 |
12.25 |
12 |
M5x6 |
8 |
6 |
7 |
20 |
17.5 |
9.5 |
8.5 |
6 |
60 |
20 |
M5xl6 |
17.75 |
37.84 |
0.38 |
0.27 |
0.27 |
0.30 |
2.21 |
| GHH20HA |
50 |
65.2 |
92.2 |
12.6 |
21.18 |
48.84 |
0.48 |
0.47 |
0.47 |
0.39 |
| GHH25CA |
40 |
5.5 |
|
48 |
35 |
6.5 |
35 |
58 |
84 |
16.8 |
12 |
M6x8 |
8 |
10 |
|
23 |
22 |
11 |
9 |
7 |
60 |
20 |
M6x20 |
26.48 |
56.19 |
0.64 |
0.51 |
0.51 |
0. 51 |
3.21 |
| GHH25HA |
12.5 |
50 |
78.6 |
104.6 |
19.6 |
|
32. 75 |
76.00 |
0.87 |
0.88 |
0.88 |
0.69 |
| GHH30CA |
45 |
6 |
16 |
60 |
40 |
10 |
40 |
70 |
97.4 |
20.25 |
12 |
M8xl0 |
8.5 |
9.5 |
|
28 |
26 |
14 |
12 |
9 |
80 |
20 |
|
38.74 |
83.06 |
1.06 |
0.85 |
0.85 |
0.88 |
4. 47 |
| GHH30HA |
60 |
93 |
120.4 |
21.75 |
13.8 |
M8x2ij |
47.27 |
110.13 |
1.40 |
1.47 |
1.47 |
1.16 |
| GHH35CA |
55 |
|
18 |
70 |
50 |
10 |
50 |
80 |
112.4 |
20.6 |
12 |
|
|
16 |
19.6 |
34 |
29 |
14 |
12 |
9 |
80 |
20 |
|
49.52 |
102.87 |
1.73 |
1.20 |
1. 20 |
1.45 |
6.30 |
| GHH35HA |
1.5 |
72 |
105.8 |
138.2 |
22.5 |
M8xl2 |
|
|
60.21 |
136.31 |
2.29 |
2.08 |
2.08 |
1.92 |
| GHH45CA |
70 |
9.5 |
|
86 |
60 |
13 |
60 |
97 |
139.4 |
23 |
|
M10xl7 |
16 |
|
|
45 |
38 |
20 |
17 |
14 |
105 |
|
M12x35 |
77.57 |
155.93 |
3.01 |
2.35 |
2.35 |
2.73 |
10.41 |
| GHH45HA |
20.5 |
80 |
128.8 |
171.2 |
28.9 |
|
8 دلار |
30.5 |
22.5 |
94.54 |
207.12 |
4.00 |
4.07 |
4.07 |
3.61 |
| GHH55CA |
80 |
|
|
100 |
75 |
|
75 |
117.7 |
166.7 |
27.35 |
|
M12xl8 |
|
22 |
29 |
53 |
44 |
23 |
20 |
16 |
120 |
30 |
M14x45 |
114.44 |
227. 81 |
5.66 |
4.06 |
4.06 |
4.17 |
15.08 |
| GHH55HA |
13 |
23. 5 |
12. 5 |
95 |
155.8 |
204.8 |
36.4 |
12.9 |
|
139.35 |
301.26 |
7.49 |
7.01 |
7.01 |
5.49 |
| GHH65CA |
90 |
15 |
|
126 |
76 |
25 |
70 |
144.2 |
200.2 |
43.1 |
|
|
25 |
15 |
15 |
63 |
53 |
26 |
22 |
18 |
150 |
35 |
M16x50 |
163.63 |
324.71 |
10.02 |
6.44 |
6.44 |
7.00 |
21.18 |
| GHH65HA |
31.5 |
120 |
203.6 |
259.6 |
47.8 |
12.9 |
M16x20 |
208.36 |
457.15 |
14.15 |
11.12 |
11.12 |
9.82 |
نکاتی برای سفارش راهنمای خطی و بلوک های راهنمای خطی:
(1) به ما عرض راهنمای خطی را بگویید: به عنوان مثال 9mm
(2) کد اندازه بلوک های راهنمای خطی چیست؟ برای مثال MGN9C، HGH15CA و غیره
(3) چه طول راهنمای خطی شما نیاز دارید، و چگونه بسیاری از بلوک های راهنمای در یک راهنمای خطی، pls؟ به عنوان مثال MNG91R80MM؛ 1 پی سی از بلوک در راهنمای خطی 80mm
همه نوعي که مي تونيم تولید کنيم راهنماي خطي:
HGW15CA HGW20CA HGW25CA HGW30CA HGW35CA HGW45CA HGW55CA HGW65CA
HGW15CC HGW20CC HGW25CC HGW30CC HGW35CC HGW45CC HGW55CC HGW65CC
HGH20HA HGH25HA HGH30HA HGH35HA HGH45HA
HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA
EGH15CA EGH20CA EGH25CA EGH30CA EGH15SA EGH20SA EGH25SA EGH 30SA
EGW15CA EGW20CA EGW25CA EGW30CA EGW15SA EGW20SA EGW25SA EGW30SA
مزاياي ما براي سري راهنماي خطي:
1. سیستم واحد های لغزنده کامل با دقت بالا و می تواند بدون انحراف حرکت کند.
2. استفاده طولانی مدت
3تحویل سریع و خدمات خوب
4.ذخایر بزرگو عمده فروشی دسته های کم.
5. ISO9001:2008
6. رقابتیقیمت، کیفیت خوب، تحویل سریع.
7.پاسخ سریع بهایمیل ها یا حل سریع سوالات.
8همکاری و خدمات صادقانه
