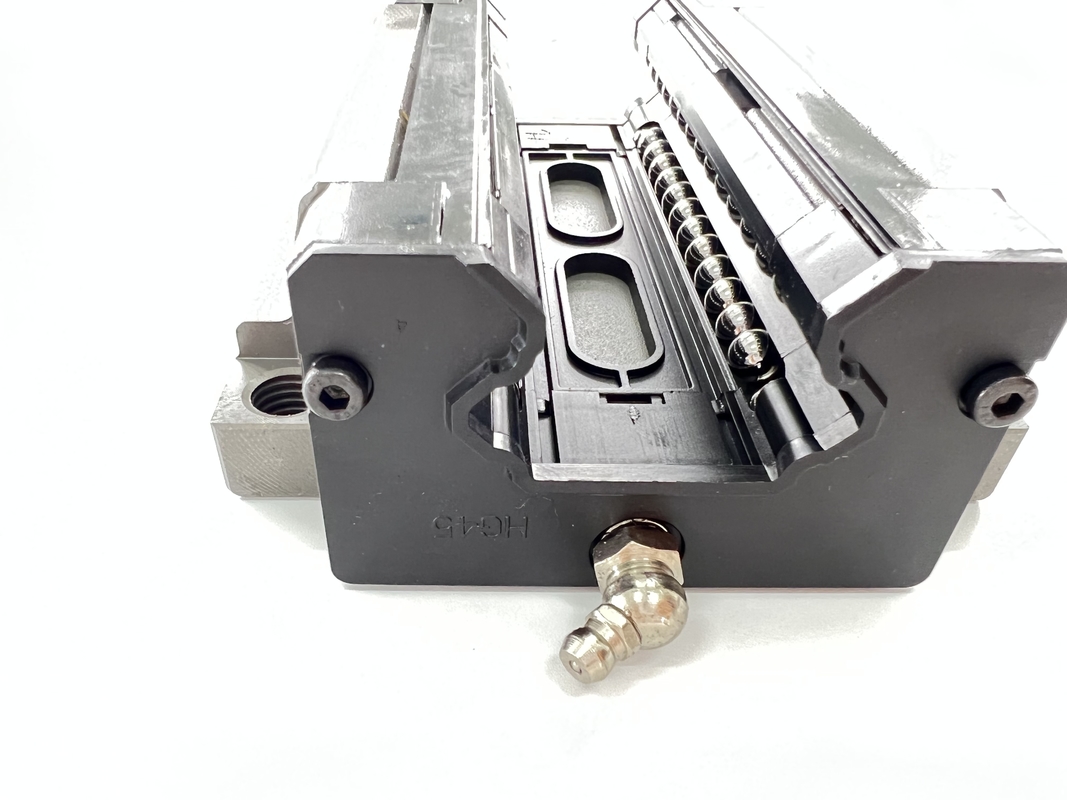

راهنمای حرکت خطی بلوک دونده 4000 میلی متری
  • راهنمای حرکت خطی بلوک دونده 4000 میلی متری
راهنمای حرکت خطی بلوک دونده 4000 میلی متری

راهنمای حرکت خطی بلوک دونده 4000 میلی متری

محل منبع چین
نام تجاری ZANE
گواهی CE，ISO
شماره مدل ZANE-ghw
جزئیات محصول
نام محصول:
راهنمای ریل خطی کوچک
شماره مدل:
HGW20CA,HGW20CA
اجزای اصلی:
ریل راهنمای خطی
طول ریل راهنمای خطی:
100mm-4000mm، هر طولی در دسترس خواهد بود
ارتفاع ریل کشویی:
1-5 میلی متر
تایپ کنید:
راهنمای حرکت خطی
نوع راهنمای خطی:
نوع W یا نوع H یا نوع R
برجسته کردن:

راهنمای حرکت خطی HGW25

,

راهنمای حرکت خطی بلوک دونده 4000 میلی متری

,

راهنمای خطی hiwin نوع R

توضیحات محصول

ریل و بلوک راهنمای خطی با طول سفارشی HGW20 برای دستگاه CNC

راهنماهای خطی سری HG با ظرفیت بار و استحکام بالاتر از سایر محصولات مشابه با قوس دایره ای طراحی شده اند.
بهینه سازی شیار و ساختاردارای درجه بندی بار مساوی در جهت شعاعی، شعاعی معکوس و جانبی و
خود تراز برای جذب خطای نصب.بنابراین، راهنماهای خطی سری HG می توانند عمر طولانی با سرعت بالا و بالا داشته باشند
دقت و حرکت خطی صاف



ویژگی های چیست؟

سفتی بالا در هر چهار جهت
به دلیل طراحی چهار ردیفه، راهنمای خطی سری HG دارای بارگذاری برابر در شعاعی، شعاعی معکوس و جانبی است.
جهت ها.علاوه بر این، شیار قوس دایره‌ای یک عرض تماس گسترده بین توپ‌ها و مسیر شیار ایجاد می‌کند که اجازه بارهای مجاز زیاد و استحکام بالا را می‌دهد.


مدلاندازه ترکیبی (میلی متر)اندازه بلوک (میلی متر)اندازه ریل کشویی (میلی متر)

پیچ و مهره های ثابت برای ریل های کشویی
اندازه

بار ثابت دینامیکی پایهبار ثابت پایهلحظه استاتیک مجازوزن
آقای kN-m

Mp
kN-m

kN-m من

مسدود کردن
کیلوگرم

اسلاید
کیلوگرم بر متر

اچسلامندبلیوببیجULKlجیM (A/B)تیTih2h3WrساعتDساعتدپE(میلی متر)C(kN)C0(kN)
GHW15CA244.31647384.53039.461.485.3M5/ φ4.568.93.953.715157.55.34.56020M4xl611. 3825.310.170.150.150.171.45
GHW20CA304.621.5635354050.577.510.2512M6/φ6810672017.59.58.566020M5xl617.7537.840.380.270.270.402.21
GHW20HA65.292.217.621.1848.840.480.470.470.52
GHW25CA365.523.570576.545588411.812M8/φ7781469232211976020M6x2026.4856.190.640.510.510.593.21
GHW25HA78.6104.622.132.7576.000.870.880.880.80
GHW30CA4263190729527097.414.2512M10/φ98.5166.510.82826141298020M8x2538.7483.061.060.850.851.094.47
GHW30HA93120.425.7547.27110.131.401.471.471.44
GHW35CA487.5331008296280112.414.612M10/φ910.118912.63429141298020M8x2549.52102.871.731.201.201.566.30
GHW35HA105.8138.227.560.21136.312.292.082.082.06
GW45CA609.537.5120100108097139.41312.9M12/φ1115.1228.520.5453820171410522.5M12x3577.57155.933.012.352.352.7910.41
GHW45HA128.8171.228.994.54207.124.004.074.07369
GHW55CA701343.51401161295117.7166.717.3512.9M14/φ1417.526.51219534423201612030M14x45114.44227.815.664.064.064.5215.08
GHW55HA155.8204.836.4139.35301.267.497.017.015.96
GHW65CA901553.517014214110144.2200.223.112.9M16/φ162537.51515635326221815035M16x50163.63324.7110.026.446.449.1721.18
GHW65HA203.6259.652.8208.36457.1514.1511.1211.1212.89


راهنمای حرکت خطی بلوک دونده 4000 میلی متری 0راهنمای حرکت خطی بلوک دونده 4000 میلی متری 1
