پیچ توپ رول شده
>
|
| محل منبع | چین |
| نام تجاری | ZANE |
| گواهی | CE，ISO |
| شماره مدل | TRSTYPE |

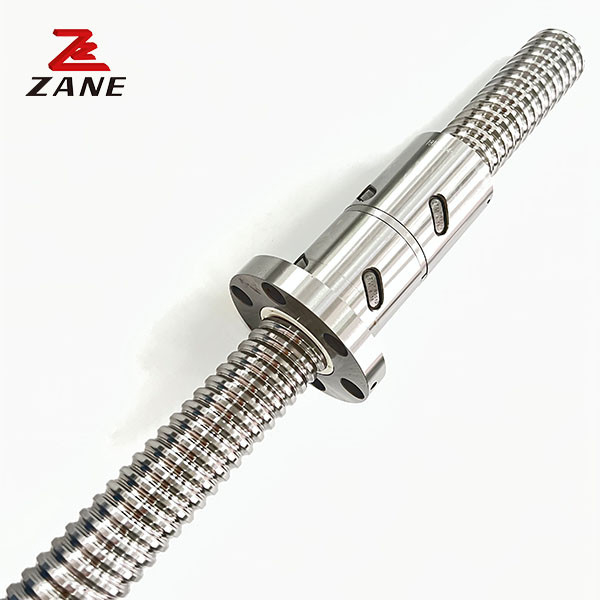

600 میلی متر 50 میلی متر 50 میلی متر 2020 میلی متر 1500 میلی متر 12 میلی متر پیچ بال استود TRSTYPE
توسعه سریع ماشین آلات متنوع با تکنولوژی بالا و افزایش تقاضا برای دقت و سرعت باعث توسعه پیچ های توپ در سراسر صنعت شده است.
تکنولوژی پیچ توپ به عنوان وسیله مکانیکی برای تبدیل حرکت چرخش موتور کنترل به حرکت خطی ضروری است.
از پیچ های کره ای دقیق و رول شده تا پیچ های کره ای سرب بسیار بالا (به منظور پاسخگویی به نیاز شما برای کار با سرعت بالا)
| مدل | قطر بیرونی | سرب | قطر توپ فولادی | اندازه مغز | بازنهاي گره دار | بار نامی پویا | بار نامی استاتیک |
kgf سخت μm |
|||||||
| d | من | آره | D(g6) | A | ب | L | LI | N | L2 | ق | n | در حدود | کوآ | k | |
| 0082. 5-B1 | 8 | 2.5 | 1.2 | 17.5 | M15xlP | 7.5 | 23.5 | 10 | 3 | - | - | 2. 5x1 | 189 | 381 | 11 |
| 01002-C1 | 10 | 2 | 1.2 | 19.5 | M17xlP | 7.5 | 22 | 3 | 3.2 | - | - | 3. 5x1 | 277 | 664 | 17 |
| 01004-B1 | 4 | 2 | 25 | M20xlP | 10 | 34 | 3 | 3 | - | - | 2. 5x1 | 400 | 754 | 14 | |
| 01204-C1 | 12 | 4 | 2.5 | 25.5 | M20xlP | 10 | 34 | 13 | 3 | - | - | 3.5x1 | 804 | 1649 | 23 |
| 01205-C1 | 5 | 2.5 | 25.5 | M20xlP | 10 | 39 | 16. 25 | 3 | - | - | 3. 5x1 | 801 | 1644 | 24 | |
| 01404-C1 | 14 | 4 | 2. 381 | 32.1 | M25xl. 5P | 10 | 35 | 13 | 3 | - | 3. 5x1 | 804 | 1803 | 26 | |
| 01604-T3 | 16 | 4 | 2. 381 | 29 | M22xl. 5P | 8 | 32 | 4 | 3.2 | - | - | 1x3 | 759 | 1804 | 24 |
| 01605-T3 | 5 | 3.175 | 32.5 | M26xl. 5P | 12 | 42 | 19. 25 | 3 | - | - | 1x3 | 1077 | 2289 | 25 | |
| 02005-T3 | 20 | 5 | 3.175 | 38 | M35xl. 5P | 15 | 45 | 20.3 | 3 | - | - | 1x3 | 1211 | 2906 | 30 |
| 02505-T3 | 25 | 5 | 3. 175 | 43 | M40xl. 5P | 19 | 69 | 32.11 | 3 | 8 | M6 | 1x4 | 1724 | 4904 | 37 |
