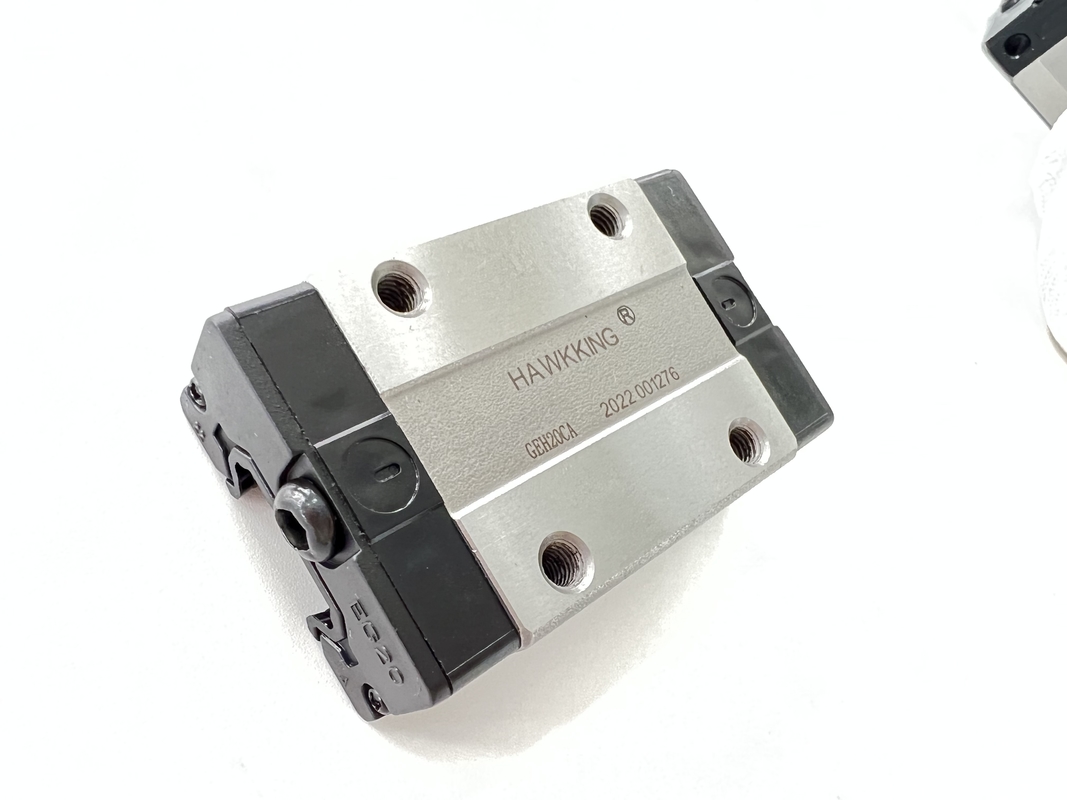

ریل های خطی با صلبیت بالا

جزئیات محصول

نام محصول:

ریل راهنمای خطی

رنگ:

راهنمای خطی برش و سیاه

برنامه راهنمای خطی:

دستگاه CNC، ماشین الکتریکی، ماشین تراش، تجهیزات پزشکی

طول راهنما:

6000 میلی متر یا می توان آن را سفارشی کرد

تایپ کنید:

راهنمای حرکت خطی

مدل:

GEH25SA GEH25CA

کاربرد:

دستگاه CNC، سیستم اتوماتیک

برجسته کردن:

ریل خطی با دقت بالا با استحکام بالا

ریل خطی با دقت بالا GEH25SA

توضیحات محصول

نوع جداسازی اسلایدر فروش مستقیم Oem GEH25SA GEH25CA

نام	ریل راهنمای خطی/بلوک ریلی راهنمای خطی
تایپ کنید	تجهیزات اتوماتیک دستگاه انتقال سرعت بالا
ترکیبی	حداقل 100 میلی متر ریل خطی + 1 قطعه بلوک کشویی
مواد	کروم / بلبرینگ / فولاد ضد زنگ
اندازه راهنما	4 متر یا نیاز سفارشی
رنگ	قرمز یا مشکی یا الزامات گمرکی
شکل	مستطیل
اثر	1. موازی و دقت بالا 2. لغزنده و ریل راهنما قابل تعویض هستند و در هزینه صرفه جویی می کنند 3. سفتی بالا در تمام جهات 4. کاهش اصطکاک
بسته بندی	کیسه 1.PE، کیسه حباب ضد ضربه، کارتن استاندارد صادرات، جعبه چوبی 2. با توجه به نیازهای خاص مشتری

مدل	اندازه ترکیبی (میلی متر)			اندازه بلوک (میلی متر)													اندازه ریل کشویی (میلی متر)							پیچ و مهره های ثابت برای ریل های کشویی اندازه	بار ثابت دینامیکی پایه	بار ثابت پایه	لحظه استاتیک مجاز				وزن
																											آقای kN-m	Mp kN-m		kN-m من	مسدود کردن کیلوگرم		اسلاید کیلوگرم بر متر
	اچ	سلام	ن	دبلیو	ب	بی	سی	لی	L	کی	کی	جی	Mxl	تی	H2	h3	w/	ساعت	دی	ساعت	د	پ	E	(میلی متر)	C(kN)	Co(kN)
GEH15SA	24	4.5	9.5	34	26	4	-	23.1	40.1	14.8	3.5	5.7	M4x6	6	5.5	6	15	12.5	6	4.5	3.5	60	20	M3xl6	5.35	9.40	0.08		0.04	0.04	0.09	1.25
GEH15CA							26	39.8	56.8	10.15															7.83	16.19	0.13		0.10	0.10	0.15
GEH20SA	28	6	11	42	32	5	-	29	50	18.75	4.15	12	M5x7	7.5	6	6	20	15.5	9.5	8.5	6	60	20	M5xl6	7.23	12.74	0.13		0.06	0.06	0.15	2.08
GEH20CA							32	48.1	69.1	12.3															10.31	21.13	0.22		0.16	0.16	0.24
GEH25SA	33	7	12.5	48	35	6.5	-	35.5	59.1	21.9	4.55	12	M6x9	8	8	8	23	18	11	9	7	60	20	M6x20	11.40	19.50	0.23		0.12	0.12	0.25	2.67
GEH25CA							35	59	82.6	16.15															16.27	32.40	0.38		0.32	0.32	0.41
GEH30SA	42	10	16	60	40	10	-	41.5	69.5	26.75	6	12	M3xl2	9	8	9	28	23	11	9	7	80	20	M6x25	16.42	28.10	0.40		0.21	0.21	0.45	4.35
GEH30CA							40	70.1	98.1	21.05															23.70	47.46	0.68		0.55	0.55	0.76
GEH35SA	48	11	18	70	50	10	-	45	75	28.5	7	12	M8xl2	10	8.5	8.5	34	27.5	14	12	9	80	20	M8x25	16.42	28.10	0.40		0.21	0.21	0.45	6.14
GEH35CA							50	78	108	20															33.35	64.84	0.98		0.69	0.69	1.13
