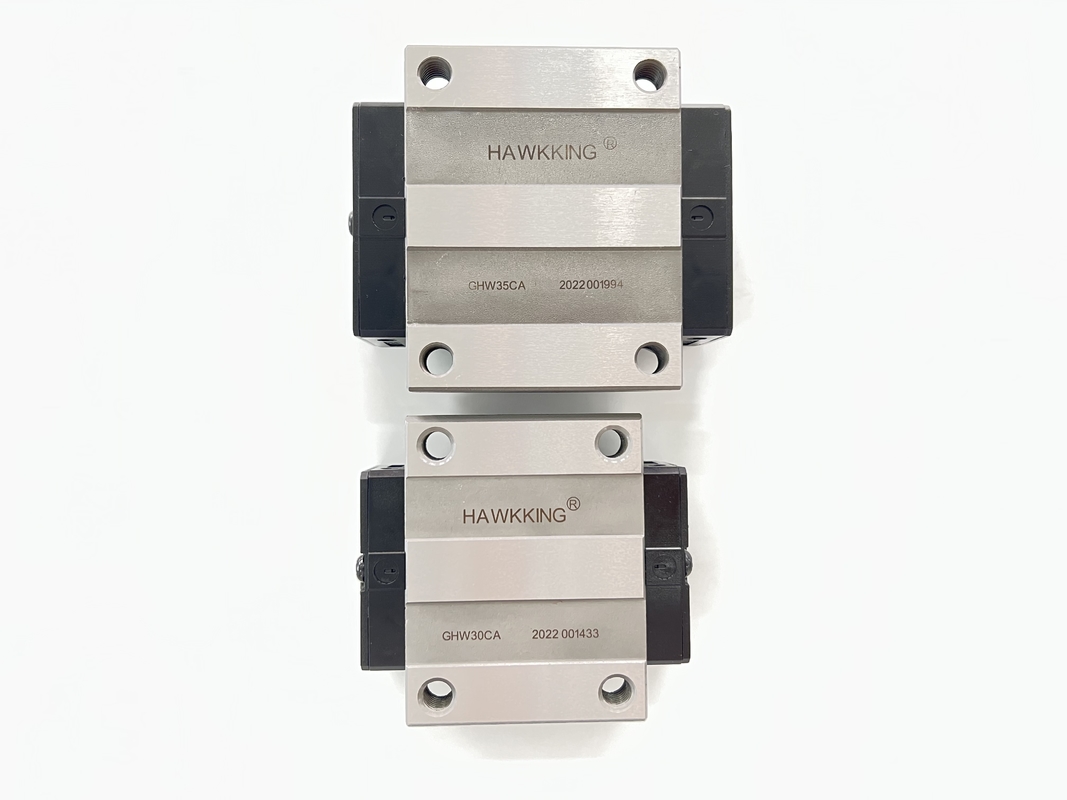

بلبرینگ خطی فلنج بعدی دقیق
  • بلبرینگ خطی فلنج بعدی دقیق
بلبرینگ خطی فلنج بعدی دقیق

بلبرینگ خطی فلنج بعدی دقیق

محل منبع چین
نام تجاری ZANE
گواهی CE，ISO
شماره مدل ZANE-ghw
جزئیات محصول
نام محصول:
راهنمای ریل خطی کوچک
مقطع تحصیلی:
C، H، P، SP، UP
اجزای اصلی:
ریل راهنمای خطی
طول ریل راهنمای خطی:
100mm-4000mm، هر طولی در دسترس خواهد بود
ارتفاع ریل کشویی:
1-5 میلی متر
تایپ کنید:
راهنمای حرکت خطی
نوع راهنمای خطی:
نوع W یا نوع H یا نوع R
برجسته کردن:

بلبرینگ خطی فلنج HGW20

,

بلبرینگ خطی فلنج ابعادی دقیق

,

ریل راهنمای خطی نوع H

توضیحات محصول

ریل و بلوک راهنمای خطی با طول سفارشی HGW20 برای دستگاه CNC

ویژگی های چیست؟

قابلیت تعویض
به دلیل کنترل ابعادی دقیق، تحمل ابعادی راهنمای خطی سری HG را می توان در محدوده معقولی نگه داشت.
به این معنی که هر بلوک و هر ریل در یک سری خاص را می توان با حفظ تحمل ابعادی با هم استفاده کرد.و الف
نگهدارنده برای جلوگیری از افتادن توپ ها هنگام برداشتن بلوک ها از ریل اضافه می شود.


مدل اندازه ترکیبی (میلی متر) اندازه بلوک (میلی متر) اندازه ریل کشویی (میلی متر)

پیچ و مهره های ثابت برای ریل های کشویی
اندازه

 بار ثابت دینامیکی پایه بار ثابت پایه لحظه استاتیک مجاز وزن
آقای kN-m

Mp
kN-m

 kN-m من

مسدود کردن
کیلوگرم

اسلاید
کیلوگرم بر متر
اچ سلام ن دبلیو ب بی ج U L Kl جی M (A/B) تی Ti h2 h3 Wr ساعت D ساعت د پ E (میلی متر) C(kN) C0(kN)
GHW15CA 24 4.3 16 47 38 4.5 30 39.4 61.4 8 5.3 M5/ φ4.5 6 8.9 3.95 3.7 15 15 7.5 5.3 4.5 60 20 M4xl6 11. 38 25.31 0.17 0.15 0.15 0.17 1.45
GHW20CA 30 4.6 21.5 63 53 5 40 50.5 77.5 10.25 12 M6/φ6 8 10 6 7 20 17.5 9.5 8.5 6 60 20 M5xl6 17.75 37.84 0.38 0.27 0.27 0.40 2.21
GHW20HA 65.2 92.2 17.6 21.18 48.84 0.48 0.47 0.47 0.52
GHW25CA 36 5.5 23.5 70 57 6.5 45 58 84 11.8 12 M8/φ77 8 14 6 9 23 22 11 9 7 60 20 M6x20 26.48 56.19 0.64 0.51 0.51 0.59 3.21
GHW25HA 78.6 104.6 22.1 32.75 76.00 0.87 0.88 0.88 0.80
GHW30CA 42 6 31 90 72 9 52 70 97.4 14.25 12 M10/φ9 8.5 16 6.5 10.8 28 26 14 12 9 80 20 M8x25 38.74 83.06 1.06 0.85 0.85 1.09 4.47
GHW30HA 93 120.4 25.75 47.27 110.13 1.40 1.47 1.47 1.44
GHW35CA 48 7.5 33 100 82 9 62 80 112.4 14.6 12 M10/φ9 10.1 18 9 12.6 34 29 14 12 9 80 20 M8x25 49.52 102.87 1.73 1.20 1.20 1.56 6.30
GHW35HA 105.8 138.2 27.5 60.21 136.31 2.29 2.08 2.08 2.06
GW45CA 60 9.5 37.5 120 100 10 80 97 139.4 13 12.9 M12/φ11 15.1 22 8.5 20.5 45 38 20 17 14 105 22.5 M12x35 77.57 155.93 3.01 2.35 2.35 2.79 10.41
GHW45HA 128.8 171.2 28.9 94.54 207.12 4.00 4.07 4.07 369
GHW55CA 70 13 43.5 140 116 12 95 117.7 166.7 17.35 12.9 M14/φ14 17.5 26.5 12 19 53 44 23 20 16 120 30 M14x45 114.44 227.81 5.66 4.06 4.06 4.52 15.08
GHW55HA 155.8 204.8 36.4 139.35 301.26 7.49 7.01 7.01 5.96
GHW65CA 90 15 53.5 170 142 14 110 144.2 200.2 23.1 12.9 M16/φ16 25 37.5 15 15 63 53 26 22 18 150 35 M16x50 163.63 324.71 10.02 6.44 6.44 9.17 21.18
GHW65HA 203.6 259.6 52.8 208.36 457.15 14.15 11.12 11.12 12.89


بلبرینگ خطی فلنج بعدی دقیق 0بلبرینگ خطی فلنج بعدی دقیق 1
